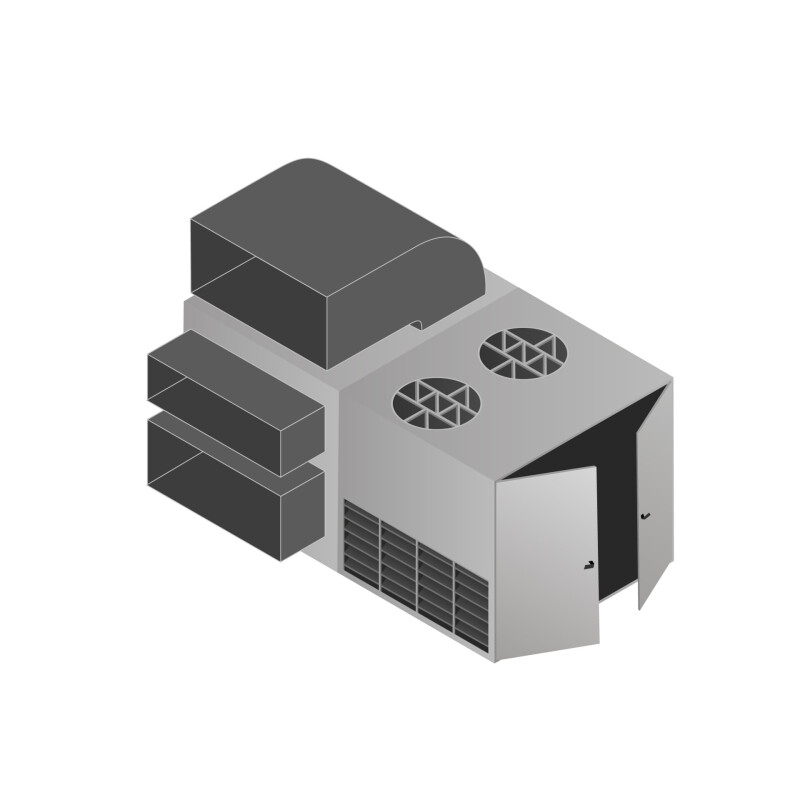

Involucro SH Pod Advanced Rooftop

Le unità Rooftop (RTU) sono macchine monoblocco composte dalla sinergia della parte di trattamento aria, all'unità refrigerante e pompa di calore, per questo devono prevedere una soluzione specifica. SH Pod Advanced Rooftop è dotato di numerosi accessi semplificati, per consentire la manutenzione ordinaria e un agile accesso alla macchina, anche in caso di interventi straordinari.

Il guscio è composto da un robusto telaio in acciaio a cui si integrano pannelli modulari ispezionabili, progettati per circondare completamente la macchina e ridurre drasticamente la rumorosità in tutte le direzioni. I silenziatori e le griglie afoniche che lo compongono sono dotati di setti lamellari di spessore 20 mm che riducono al minimo le perdite di carico (inferiori a 10 Pa), garantendo un’ampia superficie libera per il passaggio dell’aria verso le batterie di scambio.

Il sistema può essere completato da silenziatori a setti sottili sui canali di mandata e ripresa, in grado di contenere la rumorosità in essi senza modificare le prestazioni della macchina. Grazie alla tecnologia brevettata Slim Hurdle™, tutti gli elementi silenziati conservano una bassa perdita di carico che, unita alla protezione dell'irraggiamento del guscio fonoassorbente, garantiscono efficienza elevata e riducono il consumo energetico complessivo.

Prestazione acustica fino a 19 dB.

SH Pod Advanced, la sinergia plug & play

Insieme alle RTU, il guscio SH Pod rappresenta la sinergia perfetta. Pensato per essere montato in maniera veloce e semplificata, aggiunge la protezione dal rumore anche nelle applicazioni più complesse, quando queste unità si trovano in prossimità di potenziali disturbati, rendendo la soluzione RTU + SH Pod una vera soluzione plug & play a 360°.

Il mascheramento estetico rappresenta un altro vantaggio sostanziale del guscio insonorizzato, dal momento che può essere verniciato in qualsiasi RAL, adattandosi quindi anche agli inserimenti impiantistici a vista, proteggendo inoltre la macchina dagli agenti atmosferici e dagli eventi estremi come la grandine.

SH Pod Advanced Rooftop è l'unico prodotto insonorizzante a poter essere installato all'interno delle distanze di rispetto della macchina, senza modificarne il funzionamento, consentendo quindi un risparmio di spazio elevato nelle aree impiantistiche.

• Spessore Setti Interni: 20 mm.
• Superficie libera: fino al 118%.
• Spessore Rivestimento Esterno: 13 mm.
• Fonoassorbente Interno: Noise LayerTM 10 Black – 918 gr/m2.
• Massa Smorzante di Taglio: Damping BulkTM 7 Mag – 5,1 kg/m2.
• Temperatura di utilizzo: da -20°C a +70°C.
• Coefficiente di Assorbimento Acustico (αw): 0,90 – 0,95.
• Abbattimento acustico (Rw): 16 dB(A)

• Unità rooftop
