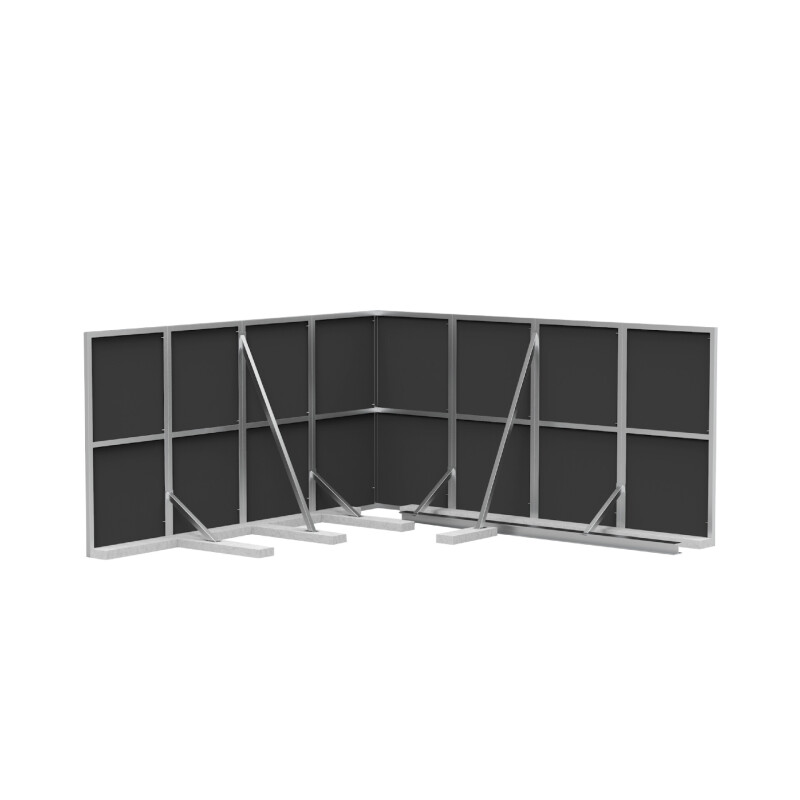

Barriera acustica Quiet Leaf™

Le barriere Quiet Leaf™ sono costituite da pannelli modulari con struttura in acciaio zincato, progettati per garantire resistenza meccanica e durabilità nel tempo. Il lato esterno è rivestito con lamiera diamantata, una finitura che assicura massima protezione dagli agenti atmosferici e dall’usura.

All’interno, rivolto verso la sorgente del rumore, ogni pannello ospita un materassino fonoassorbente composto da fibre tessili e naturali atossiche, legate con resina fenolica ignifuga e protette da TNT in poliestere. Il materassino lascia il 100% della superficie fonoassorbente esposta, garantendo così la massima efficacia acustica.

Lo spessore minimo del pannello è di 40 mm, con un indice di isolamento acustico Rw = 34 dB. Il pannello viene trattato con materiale smorzante magnetico con funzione antirombo, in modo da ottenere strutture non risonanti e con massa sufficiente per attenuare una vasta gamma di frequenze.

Il design compatto e autoportante rende Quiet Leaf™ una soluzione estremamente versatile per l’insonorizzazione di impianti esterni, condizionatori, unità frigorifere e macchine utensili. La classe di reazione al fuoco del pannello standard è autoestinguente, compatibile con la maggior parte delle installazioni.

Versione ignifuga – tecnologia Wool&Loom™

Per applicazioni speciali (es. ATEX), è disponibile una versione ignifuga della barriera acustica, composta da pannelli coibentati ad alta densità realizzati con tecnologia Wool&Loom™. Questi elementi integrano uno strato in tessuto-non-tessuto e una lamiera stirata con il 70% di superficie libera, garantendo un'elevata capacità di assorbimento acustico superiore a quella delle soluzioni tradizionali con lamiere microforate. Il lato esterno del pannello è cieco e rivestito con lamiera nervata per aumentarne la rigidezza.

Personalizzazione estetica

Le barriere Quiet Leaf™ si integrano armoniosamente in qualsiasi contesto architettonico e paesaggistico grazie a diverse opzioni di personalizzazione:

Verniciatura a polvere ad alta resistenza, disponibile in qualsiasi colore della gamma RAL

Rivestimento con pellicole materiche per un impatto visivo coordinato con l’ambiente circostante

Le superfici sono prive di elementi strutturali a vista, offrendo un aspetto pulito e uniforme. Inoltre, la progettazione intelligente dei pannelli permette, nella maggior parte dei casi, di evitare l’uso di carpenterie pesanti o fondazioni, semplificando l’installazione e riducendo i costi complessivi.

• Spessore Pannello: 40 / 50 mm.
• Struttura Autoportante: 40x30x1,5 mm.
• Fonoassorbente Interno: Noise Layer™
• Massa Smorzante di Taglio: Damping Bulk™ 7
• Temperatura di utilizzo: da -20°C a +70°C.
• Coefficiente di Assorbimento Acustico: (αw): 0,85 – 0,9
• Classe reazione al fuoco, fonoassorbente lato interno: auto-estinguente [UNI ISO 3795]
• Classe reazione al fuoco: A1 per la versione ignifuga

Prestazione Rw 34 db.

Varianti

-pannello porta
-pannello cieco
-Pannello con quattro griglie afoniche
-pannello con griglie afoniche inferiori
-pannello con griglie afoniche superiori

Dimensioni – modelli standard

• Pannello Barriera QL 100 = dim. 1270x1060(h) mm
• Pannello Barriera QL 150 = dim. 1270x1485(h) mm
• Pannello Barriera QL 200 = dim. 1270x2100(h) mm
• Pannello Barriera QL 250 = dim. 1270x2520(h) mm
• Pannello Barriera QL 300 = dim. 1270x3020(h) mm

È possibile realizzare pannelli su misura.

• Pompe di calore residenziali
• Refrigeratori/Chiller
• Pompe di calore aria-acqua
• Sistemi/Unità VRF
• UTA - Unità trattamento aria
• Gruppi frigoriferi/Polivalenti
• Unità Rooftop
• Macchinari industriali
• Data center
