FLEXWELL® CRYO PIPE tubazione per il trasporto sicuro e flessibile dei liquidi criogenici

BRUGG Pipe Systems, società leader nella fornitura di tubazioni per i settori termoidraulici e industriali, presenta la condotta FLEXWELL® CRYO PIPE ideale per il trasporto di gas liquidi criogenici. Il tubo è flessibile, a doppia parete, isolato tramite vuoto spinto. Il super isolamento è ottenuto tramite una lamina polimerica altamente riflettente e distanziatori presenti nella camera sottovuoto. L’adozione di queste tecnologie permette una conduzione efficiente e sicura con bassissime perdite di calore sull’intera lunghezza della tubazione. Le speciali bande di rinforzo in acciaio inox, avvolte sul tubo esterno, garantiscono stabilità di pressione, robustezza meccanica e posa senza rischi. L’intercapedine sottovuoto può fungere anche da contenimento di sicurezza, grazie al fatto che il tubo esterno è stato progettato per funzionare con la medesima pressione massima e protetto dalle bande metalliche di rinforzo. La condotta è costituita da due tubi concentrici in acciaio inox, corrugati con profilo elicoidale e isolamento criogenico nell’intercapedine. L’ultimo strato è realizzato con un rivestimento protettivo in PE. La tubazione è progettata per lavorare con una pressione massima di 25 bar (PN 25). Le pressioni massime a temperatura inferiore a -200°C sono disponibili su richiesta. Pressione e temperatura di esercizio GNL e altre applicazioni: PN 25 (DN 15 - DN 32) 30 bar (DN 40), da -200°C a +50°C. Pressione e temperatura di esercizio per idrogeno liquido: fino a 20 bar -255°C. Il tubo è disponibile con caratteristiche standard e diametri nominali da DN15 a DN40, fino a massimo DN 200. Altri diametri possono essere prodotti su esplicita richiesta.

Le principali caratteristiche della soluzione sono:

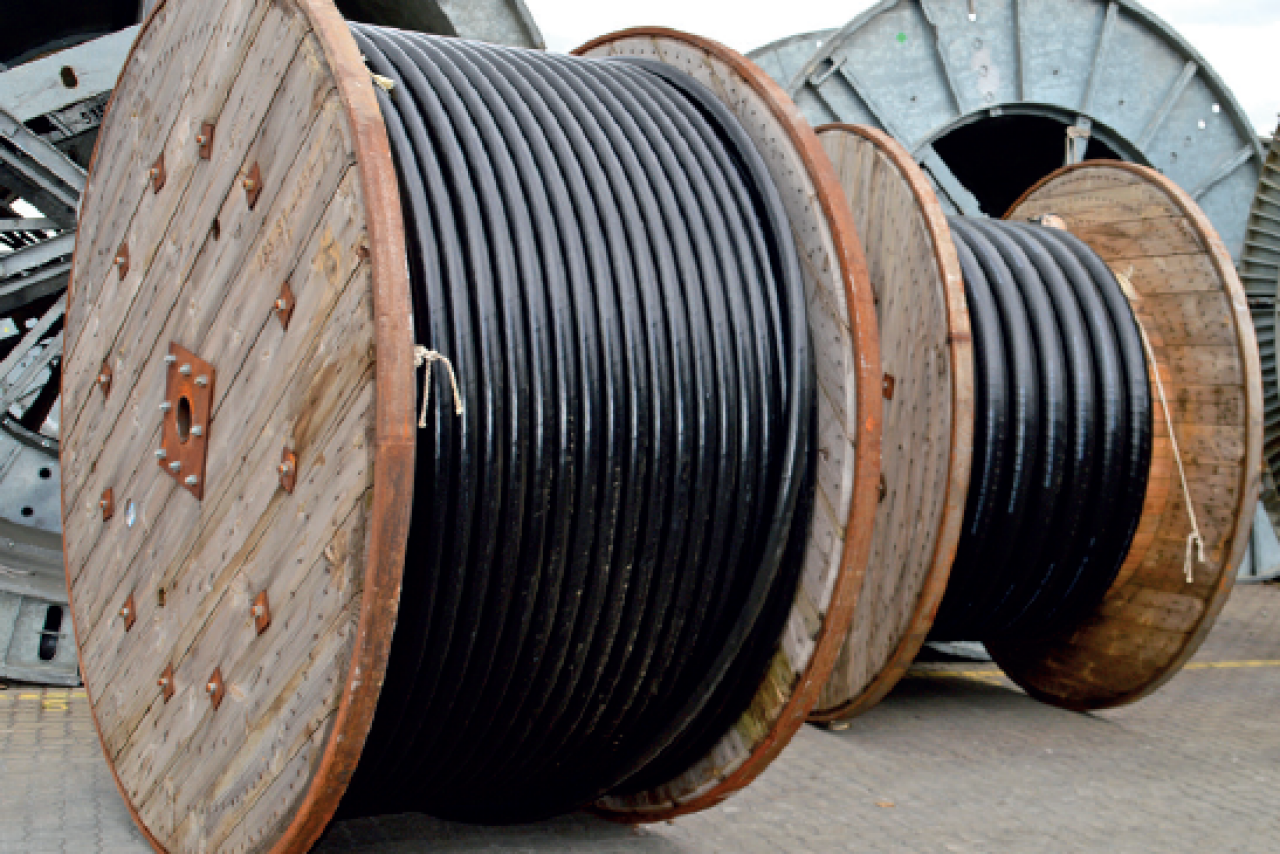

• fornitura con lunghezza pressoché infinita.
• Risparmio di tempo, grazie alla facile installazione.
• Nessuna operazione di saldatura necessaria in cantiere.
• Nessuna necessità di isolare i giunti in cantiere.
• Nessuna compensazione.
• La conformazione corrugata è in grado di compensare l’espansione termica.
• Massima efficienza e minima perdita di calore.
• Pianificazione veloce, senza necessità di calcoli isometrici dei mm.
• Tubazione sicura: con il sistema di rilevamento perdite.
• Tubazione flessibile: non servono raccordi a “gomito” prefabbricati.
• Rivestimento anticorrosione.
• Campi di applicazione

Il tubo può venire impiegato in tutti i settori in cui serve una tubazione di altissimo livello per il trasporto di gas criogenici liquidi, come:

• LN2 Azoto liquido.
• LAr Argon liquido.
• LOX Ossigeno liquido.
• LH2 Idrogeno liquido.
• LHe Elio liquido.
• LNG Gas naturale liquido.
• Installazione e raccordi

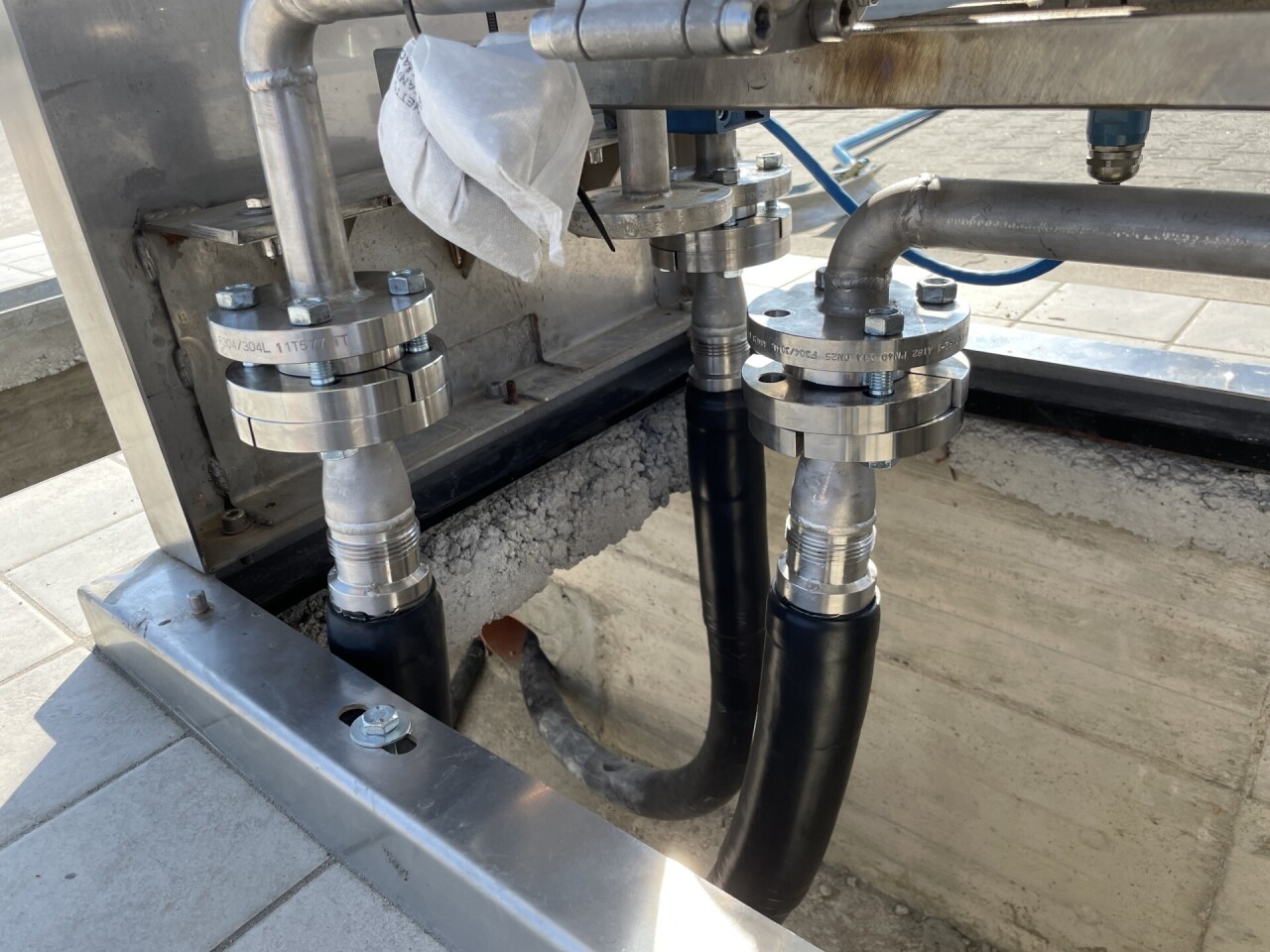

La soluzione può essere posata sia interrata sia fuori terra. L’esclusiva geometria corrugata del tubo interno ed esterno assicura massima flessibilità e compensazione dell’espansione / contrazione termica. Sono disponibili diversi tipi di raccordi, tutti in acciaio inox (1,4404/AISI 316L o 1,457/AISI 316 TI), saldati e testati direttamente in azienda. Il raccordo termina con una saldatura che può essere adattata a ogni tipo di tubazione in commercio, tramite flangia o connessione filettata.
