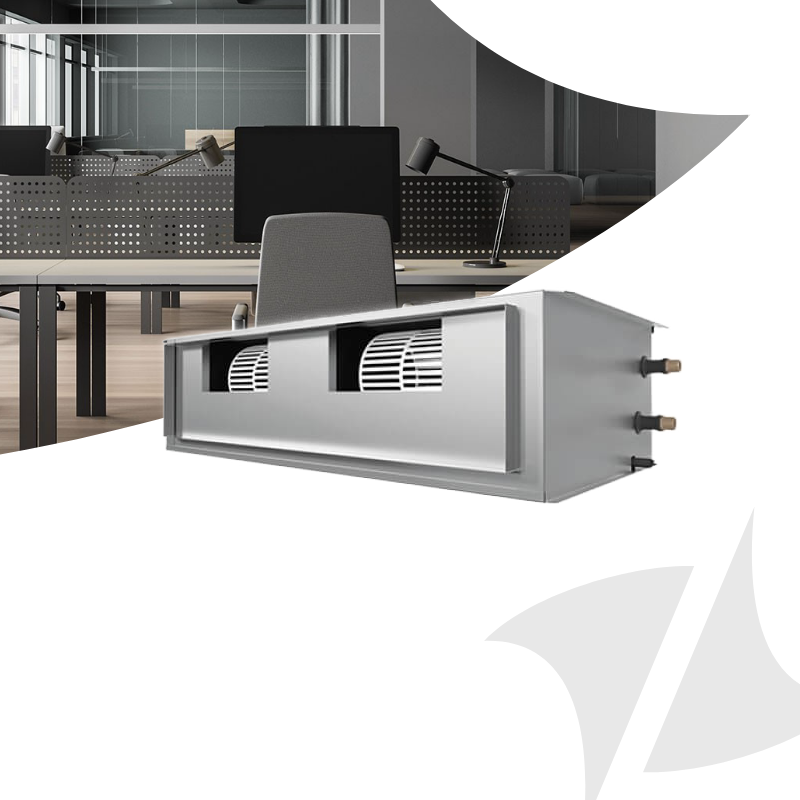

Soffio, Aertesi ductable unit at 70 Pa for centralized systems
Ductable unit for centralized air conditioning systems, available in horizontal or vertical version, with AC or EC motor and head up to 70 Pa
Description
Soffio by Aertesi is a ductable unit designed for small and medium-sized centralized air conditioning systems, in which air is distributed throughout the room via special ducts.
The series is suitable for applications in offices, shops, professional studios, clinics, and tertiary sectors where a compact, flexible, and easily integrated solution is required. The high-pressure fans are sized to provide up to 70 Pa of pressure at nominal flow, while the 150 Pa Soffio HP version is available for larger installations.
Soffio is available with a single or double panel, in a horizontal or vertical configuration, with a traditional three-speed AC motor or a low-consumption EC motor . The EC version allows for precise modulation of the fan unit speed, adapting the unit's operation to the actual load required and helping to reduce energy consumption.
The unit has been developed to simplify installation and maintenance: the filter can be removed from the bottom or from the sides without the use of tools, while the internal components and electrical and electronic devices are easily accessible without having to disconnect the ducts.
VC VERSION:
Vertical. Suction in line with delivery (standard).
VD VERSION:
Vertical. Front suction (on request).
HC VERSION:
Horizontal. Suction in line with delivery (standard).
Technical features
- Head up to 70 Pa at nominal flow rate
- Available versions: HC horizontal, VC vertical, VD vertical with front suction
- Single or double panel configurations
- Three-speed AC motor or low-consumption EC motor
- Air flow up to 4090 m³/h
- Cooling output up to 17.1 kW
- Heating output up to 20.8 kW
- Possible reduction in consumption of up to 20%
- Master/Slave management up to 24 units
- BMS compatibility with Modbus protocol
- Possibility of controlling up to 240 units with TOP3 and SP3
- Filter removable from the bottom or from the sides without tools
- Hydraulic connections that can be modified on site
- Wide range of optional accessories: filters, plenums, flanges and hydraulic accessories
Applications
SOFFIO is suitable for ducted air conditioning systems in professional and tertiary environments, such as:
- offices
- shops
- professional studies
- clinics
- small and medium-sized commercial and management environments
Available documents
FAQ
Soffio è indicata per impianti di climatizzazione centralizzati di piccole dimensioni in cui l’aria viene distribuita tramite canalizzazioni. È utile in uffici, negozi, studi professionali, ambulatori e piccoli spazi commerciali dove si vuole integrare il terminale in controsoffitto o in vani tecnici, lasciando visibili solo griglie e diffusori.
La prevalenza di 70 Pa va confrontata con le perdite di carico della rete aeraulica collegata all’unità: canali, curve, plenum, bocchette, griglie e filtri. Soffio è adatta a canalizzazioni compatte e poco estese; se il circuito aria è più lungo o presenta molte perdite di carico, il progettista deve verificare il punto di lavoro per evitare portate inferiori al previsto e possibili problemi di comfort.
Soffio è disponibile in versione verticale o orizzontale, con aspirazione in linea con la mandata oppure frontale. Questa flessibilità consente di adattare l’unità a diverse condizioni di cantiere, come installazioni in controsoffitto, cavedi tecnici o spazi con vincoli architettonici. La gamma prevede anche versioni con singolo o doppio pannello.
La versione EC è indicata quando si richiedono maggiore efficienza, regolazione più precisa della portata e migliore adattamento ai carichi variabili dell’edificio. La versione AC può essere adatta a impianti più semplici, con logiche di funzionamento meno evolute. In contesti professionali con uso prolungato o più terminali installati, il motore EC può contribuire a ridurre i consumi elettrici e migliorare il controllo del comfort.
Prima dell’installazione è importante verificare spazio disponibile, orientamento dell’unità, accessibilità per manutenzione, percorso delle canalizzazioni, collegamenti idraulici, alimentazione elettrica e posizione di griglie e diffusori. La scheda prodotto evidenzia altezza da 300 a 375 mm, quindi Soffio può essere integrata in spazi compatti, ma resta necessario garantire accesso al filtro e ai componenti interni per gli interventi periodici.
Soffio è stata sviluppata con attenzione alla facilità di installazione, accessibilità e manutenzione. Per il target ExpoClima questo è un aspetto rilevante perché nei terminali canalizzati l’accesso può essere più complesso rispetto alle unità a vista. Una buona accessibilità riduce i tempi di intervento, facilita la pulizia dei filtri e aiuta a mantenere portata d’aria, efficienza e comfort nel tempo.
