Soffio, unità canalizzabile Aertesi a 70 Pa per impianti centralizzati
Unità canalizzabile per impianti di climatizzazione centralizzati, disponibile in versione orizzontale o verticale, con motore AC o EC e prevalenza fino a 70 Pa
Descrizione
Soffio di Aertesi è un’unità canalizzabile progettata per impianti di climatizzazione centralizzati di piccole e medie dimensioni, nei quali la distribuzione dell’aria in ambiente avviene tramite apposite canalizzazioni.
La serie è indicata per applicazioni in uffici, negozi, studi professionali, cliniche e ambienti del terziario in cui è richiesta una soluzione compatta, flessibile e facilmente integrabile nell’impianto. I ventilatori ad alta prevalenza sono dimensionati per fornire fino a 70 Pa di pressione alla portata nominale, mentre per installazioni con metrature maggiori è disponibile la versione Soffio HP da 150 Pa.
Soffio è disponibile con singolo o doppio pannello, in configurazione orizzontale o verticale, con motore tradizionale AC a tre velocità oppure con motore EC a basso consumo. La versione EC consente di modulare con precisione la velocità del gruppo ventilante, adattando il funzionamento dell’unità al carico effettivo richiesto e contribuendo alla riduzione dei consumi energetici.

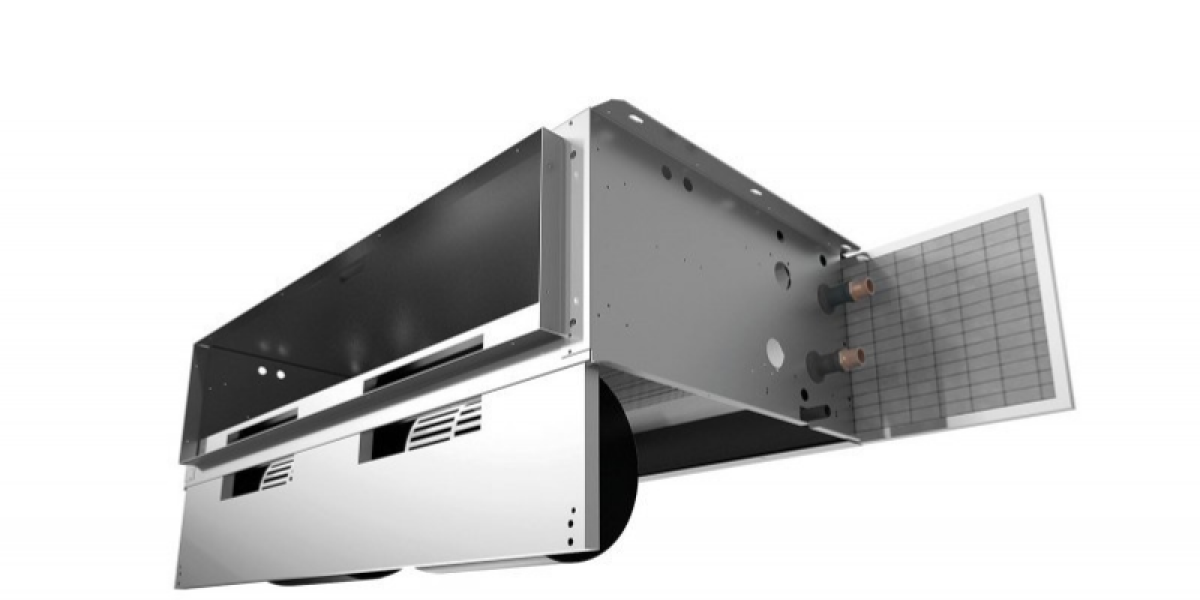

L’unità è stata sviluppata per semplificare installazione e manutenzione: il filtro può essere rimosso dal basso o dai lati senza l’ausilio di utensili, mentre i componenti interni e i dispositivi elettrici ed elettronici sono facilmente accessibili senza dover disconnettere i canali.
VERSIONE VC:
Verticale. Aspirazione in linea con la mandata (standard).
VERSIONE VD:
Verticale. Aspirazione frontale (a richiesta).
VERSIONE HC:
Orizzontale. Aspirazione in linea con la mandata (standard).
Caratteristiche tecniche
- Prevalenza fino a 70 Pa alla portata nominale
- Versioni disponibili: HC orizzontale, VC verticale, VD verticale con aspirazione frontale
- Configurazioni con singolo o doppio pannello
- Motore AC a tre velocità o motore EC a basso consumo
- Portata aria fino a 4090 m³/h
- Resa in raffrescamento fino a 17,1 kW
- Resa in riscaldamento fino a 20,8 kW
- Possibile riduzione dei consumi fino al 20%
- Gestione Master/Slave fino a 24 unità
- Compatibilità BMS con protocollo Modbus
- Possibilità di controllo fino a 240 unità con TOP3 e SP3
- Filtro rimovibile dal basso o dai lati senza utensili
- Attacchi idraulici modificabili in cantiere
- Ampia gamma di accessori opzionali: filtri, plenum, flange e accessori idraulici
Applicazioni
SOFFIO è adatto per impianti di climatizzazione canalizzati in ambienti professionali e del terziario, come:
- uffici
- negozi
- studi professionali
- cliniche
- ambienti commerciali e direzionali di piccole e medie dimensioni
Documentazione disponibile
Prodotti correlati
FAQ
Soffio è indicata per impianti di climatizzazione centralizzati di piccole dimensioni in cui l’aria viene distribuita tramite canalizzazioni. È utile in uffici, negozi, studi professionali, ambulatori e piccoli spazi commerciali dove si vuole integrare il terminale in controsoffitto o in vani tecnici, lasciando visibili solo griglie e diffusori.
La prevalenza di 70 Pa va confrontata con le perdite di carico della rete aeraulica collegata all’unità: canali, curve, plenum, bocchette, griglie e filtri. Soffio è adatta a canalizzazioni compatte e poco estese; se il circuito aria è più lungo o presenta molte perdite di carico, il progettista deve verificare il punto di lavoro per evitare portate inferiori al previsto e possibili problemi di comfort.
Soffio è disponibile in versione verticale o orizzontale, con aspirazione in linea con la mandata oppure frontale. Questa flessibilità consente di adattare l’unità a diverse condizioni di cantiere, come installazioni in controsoffitto, cavedi tecnici o spazi con vincoli architettonici. La gamma prevede anche versioni con singolo o doppio pannello.
La versione EC è indicata quando si richiedono maggiore efficienza, regolazione più precisa della portata e migliore adattamento ai carichi variabili dell’edificio. La versione AC può essere adatta a impianti più semplici, con logiche di funzionamento meno evolute. In contesti professionali con uso prolungato o più terminali installati, il motore EC può contribuire a ridurre i consumi elettrici e migliorare il controllo del comfort.
Prima dell’installazione è importante verificare spazio disponibile, orientamento dell’unità, accessibilità per manutenzione, percorso delle canalizzazioni, collegamenti idraulici, alimentazione elettrica e posizione di griglie e diffusori. La scheda prodotto evidenzia altezza da 300 a 375 mm, quindi Soffio può essere integrata in spazi compatti, ma resta necessario garantire accesso al filtro e ai componenti interni per gli interventi periodici.
Soffio è stata sviluppata con attenzione alla facilità di installazione, accessibilità e manutenzione. Per il target ExpoClima questo è un aspetto rilevante perché nei terminali canalizzati l’accesso può essere più complesso rispetto alle unità a vista. Una buona accessibilità riduce i tempi di intervento, facilita la pulizia dei filtri e aiuta a mantenere portata d’aria, efficienza e comfort nel tempo.
