Serie TM di Bini Clima: efficienza, robustezza e continuità operativa nei grandi impianti di climatizzazione
Le unità canalizzate TM di Bini Clima offrono portate elevate, solidità costruttiva e flessibilità d’installazione per impianti di climatizzazione professionali di ogni scala

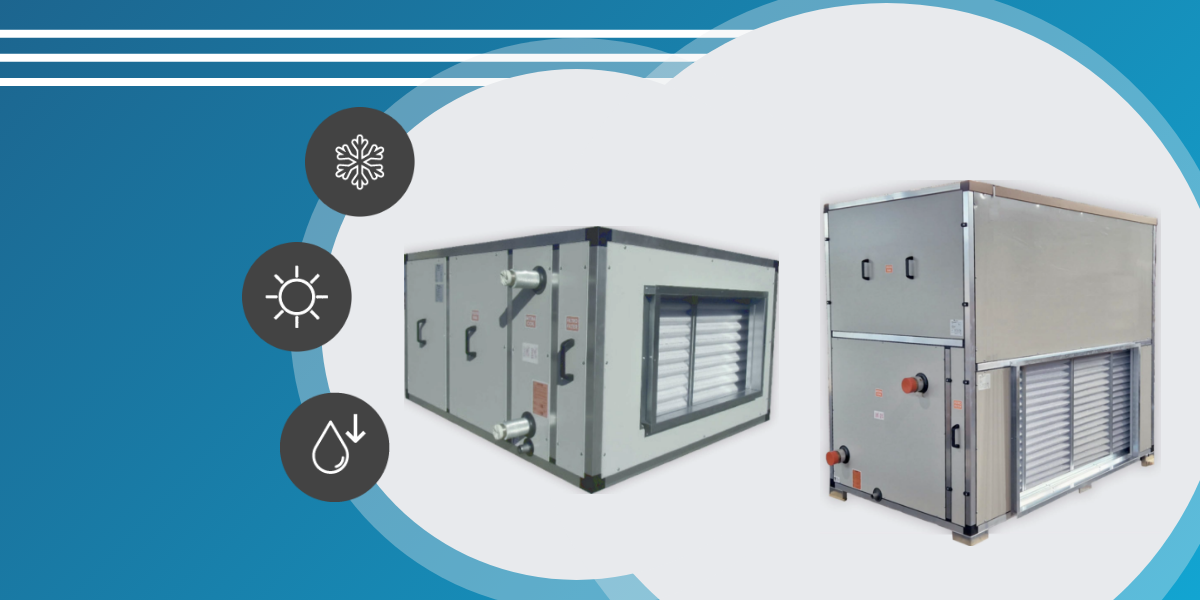

La serie TM di Bini Clima nasce per rispondere alle esigenze degli impianti di climatizzazione professionali che richiedono grande portata d’aria, affidabilità e continuità d’esercizio. Disponibili in versione orizzontale (TMH) e verticale (TMV), le unità sono pensate per operare in contesti come hotel, uffici, centri commerciali, ospedali e impianti produttivi, dove la stabilità dei parametri termoigrometrici e la qualità dell’aria rivestono un ruolo fondamentale.
Con portate comprese tra 2.500 e 20.000 m³/h e pressioni disponibili fino a 450 Pa, queste unità rappresentano una piattaforma di trattamento aria solida e flessibile, progettata per integrarsi facilmente all’interno di centrali termiche e reti canalizzate di diversa complessità.
Una struttura a doppia parete progettata per resistere e performare nel tempo
Uno dei punti di forza della serie TM è la costruzione a doppia parete, che migliora l’isolamento termico e acustico e consente di mantenere un funzionamento affidabile anche in condizioni di utilizzo intensivo.
La carpenteria robusta e completamente ispezionabile permette di intervenire rapidamente in caso di manutenzione, mentre l’architettura modulare rende semplice l’integrazione in centrali tecniche di diversa configurazione. La disponibilità di versioni orizzontali e verticali offre inoltre maggiore libertà di installazione, soprattutto negli edifici che presentano vincoli dimensionali o percorsi aeraulici complessi.
Componenti ad alta efficienza per ottimizzare il trasferimento termico e ridurre i consumi energetici
La dotazione tecnica della serie TM integra componenti progettati per massimizzare l’efficienza e ridurre i consumi. I motori trifase in classe IE3 assicurano un funzionamento continuativo e affidabile, mentre la disponibilità della versione con motore EC a controllo inverter consente una modulazione precisa della portata d’aria, garantendo un notevole risparmio energetico.
Le batterie ad acqua, realizzate con tubi in rame da 9,52 mm e alette in alluminio ad alta efficienza, sono disponibili in configurazione a due o quattro ranghi e possono essere integrate con batterie aggiuntive per soddisfare esigenze impiantistiche più complesse. I ventilatori centrifughi a doppia aspirazione, equilibrati staticamente e dinamicamente, garantiscono portate elevate con un funzionamento stabile, mentre i filtri piani G4 installati di serie effettuano un primo trattamento dell’aria in ingresso.
Prestazioni e parametri di funzionamento: una gamma in grado di coprire esigenze medio-grandi
Le informazioni tecniche della serie TM evidenziano come le diverse taglie siano progettate per coprire una vasta gamma di applicazioni. I valori di portata, pressione disponibile e potenze termiche variano a seconda del modello, consentendo una selezione precisa in fase di progettazione.
La tabella seguente sintetizza i principali dati di riferimento:
| Taglia | Portata aria (m³/h) | Pressione disponibile (Pa) | Batteria | Potenza resa (kW) |
|---|---|---|---|---|
| TM 025 | 2.500 – 3.900 | fino a 450 | da 4 a 6 ranghi | 15–18 |
| TM 040 | 3.600 – 5.500 | fino a 450 | da 4 a 6 ranghi | 24–29 |
| TM 050 | 5.000 – 7.800 | fino a 450 | da 4 a 6 ranghi | 36–44 |
| TM 065 | 6.500 – 10.200 | fino a 450 | da 4 a 6 ranghi | 49–59 |
| TM 090 | 9.000 – 14.000 | fino a 450 | da 4 a 6 ranghi | 64–77 |
| TM 105 | 10.500 – 16.500 | fino a 450 | da 4 a 6 ranghi | 80–98 |
| TM 130 | 13.000 – 18.000 | fino a 450 | da 4 a 6 ranghi | 99–120 |
| TM 200 | fino a 20.000 | fino a 450 | da 4 a 6 ranghi | 123–151 |
Questi valori confermano la capacità della serie TM di adattarsi sia a impianti di climatizzazione centralizzati per singole aree funzionali sia a sistemi più estesi che richiedono elevate portate e continuità di servizio.
Personalizzazione, accessori e semplificazione operativa: un sistema su misura per ogni progetto
La serie TM permette un elevato livello di personalizzazione, elemento indispensabile negli impianti più avanzati. Oltre alle due configurazioni di base, sono disponibili pannelli microforati per la sezione ventilante, utili quando è necessario ridurre ulteriormente la rumorosità, così come bacinelle condensa in acciaio inox, griglie di ripresa, filtri speciali e versioni dotate di motore EC.
L’intero sistema è concepito per semplificare l’installazione e la manutenzione: i pannelli sono facilmente rimovibili, i componenti accessibili e l’architettura interna progettata per interventi rapidi. Questo approccio consente una gestione più efficiente dell’impianto, riducendo tempi di fermo e facilitando le operazioni di controllo e pulizia ordinaria.
