Terminali canalizzati 150Pa serie CK / CE

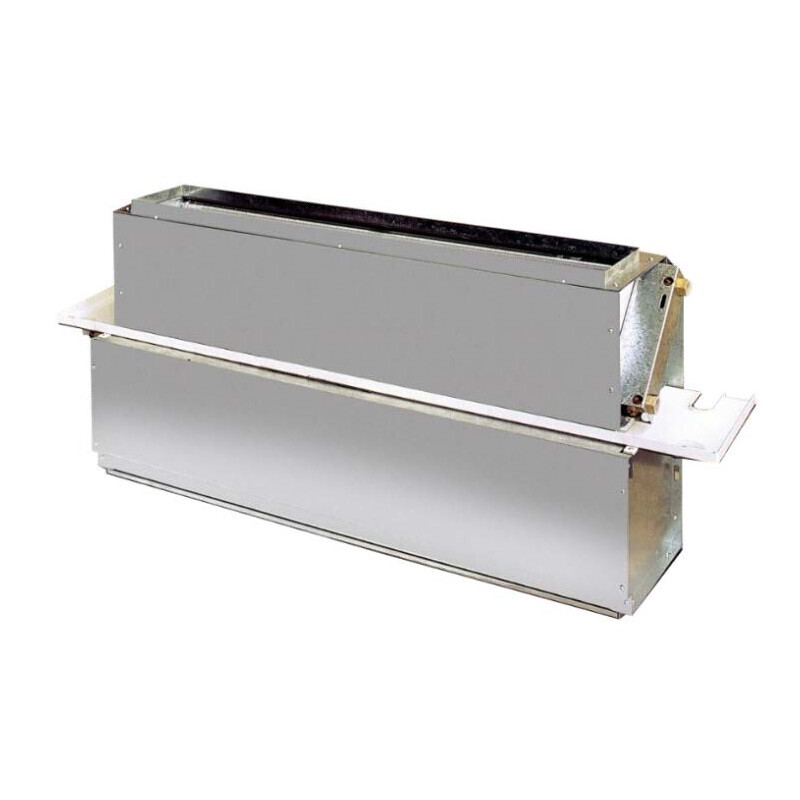

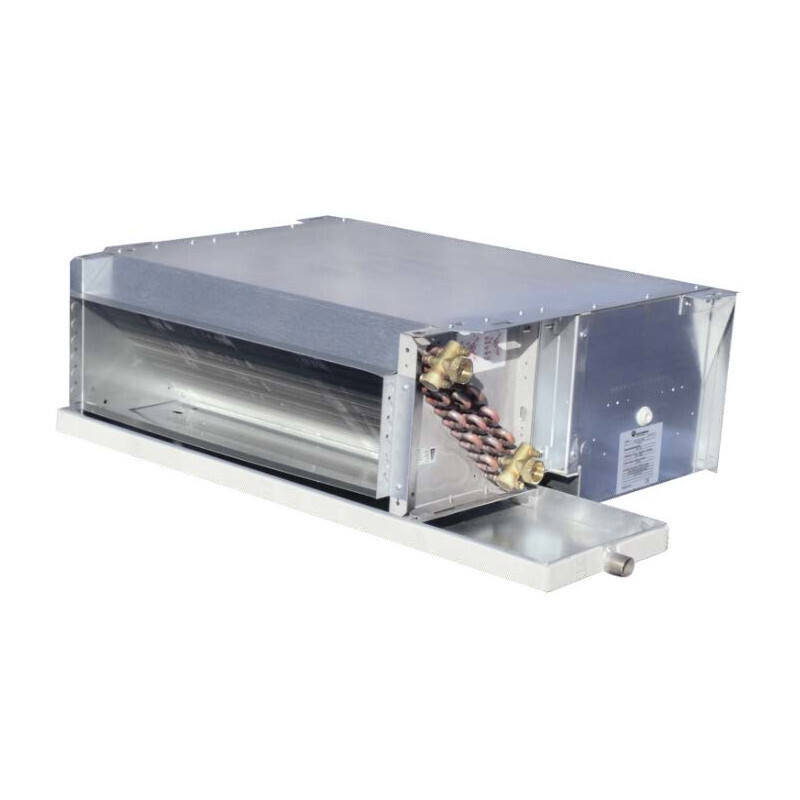

I terminali standard CK / CK-EC sono composti da una struttura in lamiera zincata con 5 mm di isolamento ignifugo classe 1 su tutta la sezione batteria.

Il Gruppo ventilante centrifugo a doppia aspirazione con coclee in lamiera zincata e ventole in alluminio bilanciate staticamente e dinamicamente.  Il gruppo è comandato da una interfaccia elettronica programmabile, che comanda il motoventilatore tramite modulazione di frequenza.

Il motore è direttamente accoppiato alla coclea, ed il ragno di supporto è ottimizzato per eliminare le turbolenze dell’aria. È montato su supporti elastici antivibranti con bronzine autolubrificanti sigillate, IP44 in classe B con protezione termica incorporata V230/1/50-60 Hz.

Il gruppo è facilmente smontabile per le operazioni di manutenzione.

L’interfaccia elettronica può gestire il motore in due modi

• AC: gestisce 5 velocità (3 collegate in fabbrica, ma facilmente modificabili in cantiere)
• EC: gestisce il motore in maniera continua da 0 a 10V, tramite segnale opportuno

Morsettiera di alimentazione e appoggio per il collegamento di comandi esterni (termostati, ecc.) installata come standard sul lato opposto agli attacchi idraulici e protetta da una scatola zincata. Nel caso fosse richiesta dallo stesso lato attacchi idrici, verrà protetta tramite scatola stagna IP56 (disponibile come accessorio).

Batteria ad acqua in tubo di rame DN 9,52 mm (⅜") a ranghi sfalsati, alette in alluminio ad alta efficienza, disponibili per impianti a 2 tubi (3 ranghi o 4 ranghi,  freddo/caldo) e per impianti a 4 tubi (3 ranghi in freddo e 1 rango in caldo). Completa di robusti collettori filettati Gas Femmina DN ¾" e DN ¾+½" (impianti 2T e 4T) e valvolina di sfiato e drenaggio manuali. I collettori d'alimentazione possono essere forniti sia sulla destra che sulla sinistra dell'unità e sono, comunque, facilmente modificabili in cantiere.

È presente anche una bacinella condensa in lamiera zincata (a richiesta verniciata su entrambi i lati), esternamente coibentata con 5 mm di isolamento ignifugo classe 1, scarico condensa DN 27 mm. La bacinella si prolunga sopra il corpo valvole se presente per cui non è necessario aggiungere alcuna bacinella ausiliaria.

Il filtro è in materiale sintetico rigenerabile spessore 10 mm, racchiuso in profilo di lamiera zincata con rete di protezione da entrambi i lati, classe EU3-G3-M3, facilmente estraibile per le operazioni di pulizia e manutenzione. Il filtro è estraibile nativamente dal lato posteriore (per installazione orizzontale, come riferimento). Nel caso in cui fosse prevista l'applicazione di un canale in ripresa, è tassativo prevedere l'accessorio "tronchetto portafiltro per ripresa canalizzata" per la rimozione facilitata del filtro (per operazioni di pulizia e manutenzione). La rimozione può essere dal basso (standard) oppure da un lato (sinistro o destro indifferentemente). Nell’ultimo caso, il filtro può essere diviso in più parti.

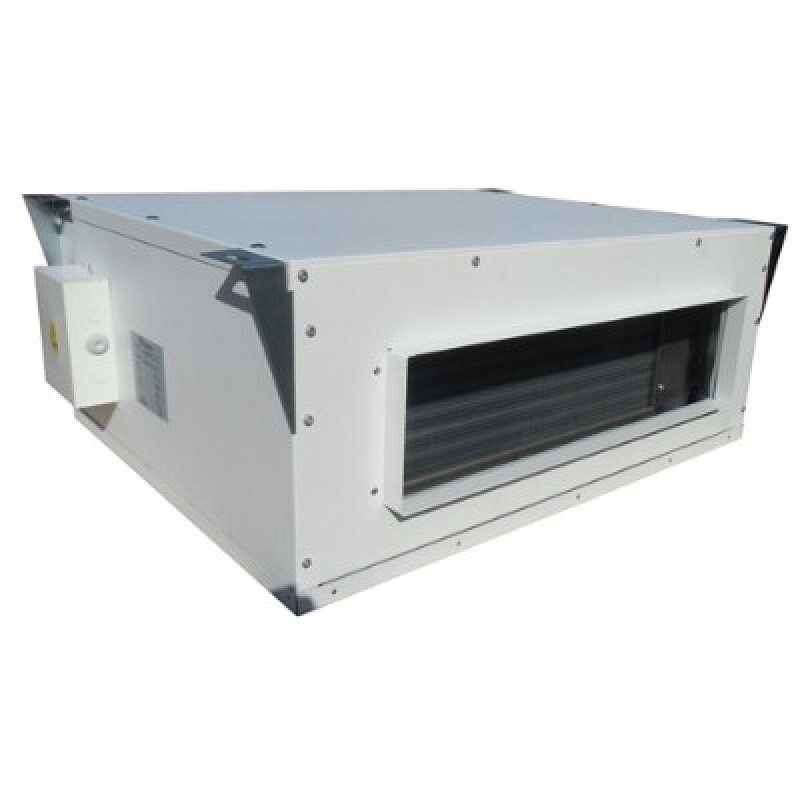

Versione DS

La struttura di queste unità è composta da pannelli sandwich 25 mm formati da pannello esterno in lamiera pre-verniciata RAL9003 spessore 0,7 mm, un pannello interno in lamiera zincata spessore 1,0 mm interposti da isolamento termico in lana di vetro densità 20 kg/m3.

In caso siano presenti kit valvole assemblati sull'unità, è necessario prevedere l'accessorio "bacinella ausiliaria" con scarico condensa DN 27 mm e 5 mm di isolamento ignifugo classe 1.
È possibile assemblare sull'unità gli accessori "griglia di mandata" e "griglia di ripresa" e ottenere cosi un'unità orizzontale doppia parete con mandata e ripresa libera.


Serie CK @ 60Pa

• Resa frigorifera totale= 3.33 kW (taglia 09) – 14.5 kW (taglia 32)
• Resa frigorifera sensibile= 3,03 kW (taglia 09) – 10.35 kW (taglia 032)
• Riscaldamento = 4,74kW (taglia 09) – 15.64  kW (taglia 032)


I terminali standard CK / CE sono gli apparecchi più idonei per realizzare impianti di condizionamento dell’aria in alberghi, uffici, ospedali, scuole, …

Le loro caratteristiche principali sono la particolare silenziosità, l’igienicità (filtrazione dell’aria), l’efficace ricambio (ottenibile con la presa d’aria esterna sull’unità o in combinazione con impianti centralizzati di trattamento dell’aria primaria), la scelta dei componenti, la concezione meccanica d'assemblaggio che sono garanzia di qualità e di razionalità in termini d’efficienza e d’utilizzazione.

La gamma ha molti modelli in 6 taglie con volume d'aria compreso tra 570 e 2.825 m³/h con prevalenza utile fino a 150 Pa.
