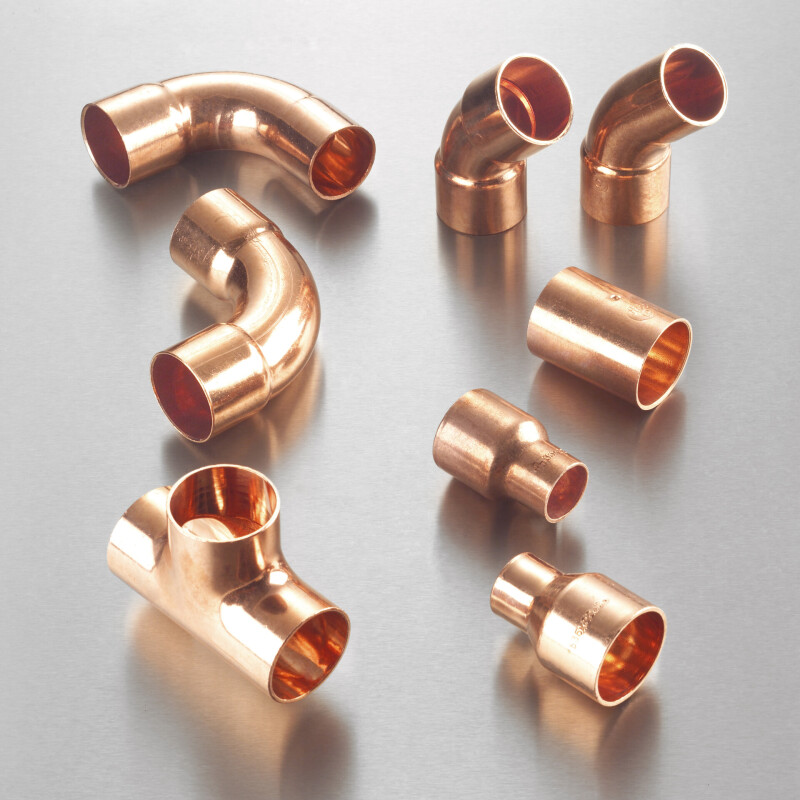

Raccorderia in rame spessorato a saldare - serie HL

La gamma di raccordi in rame spessorato Lombarda Raccordi Srl è idonea all’utilizzo su macchine refrigeranti, per il condizionamento e per qualsiasi applicazione dove siano richieste pressioni di utilizzo superiori allo standard. Tali raccordi sono prodotti tramite l’impiego di tubi in rame senza saldatura (Cu-DHP, numero CW024A) con composizione Cu+Ag=99,9% min conformi alla normativa EN 12735-1/2 e sono idonei all’impiego di tutti i principali gas refrigeranti.

La “Serie HL” di raccordi in rame spessorato è nata per soddisfare le esigenze dei moderni compressori di una raccorderia a brasare con tenuta in pressione superiore allo standard.

Partendo dalle informazioni presenti nelle normative vigenti in materia di recipienti in pressione ed incrociandole con la letteratura di riferimento in termini di caratteristiche chimico/fisiche dei raccordi, di processi di saldo-brasatura e delle tensioni ammissibili, si è arrivati a definire alcuni valori di spessore di parete che permettono ai raccordi di sopportare pressioni ben superiori a quanto prescritto dalla normativa EN 1254-1 (i valori indicativi per la scelta del prodotto non esulano il progettista da uno studio approfondito dei fattori di sicurezza, pressioni e spessori per un dato progetto).

La gamma è stata testata in laboratorio con il fine di simulare cicli di lavoro in condizioni altamente proibitive, con temperature variabili tra -45°C e +120°C e pressioni sino ad 80 bar. Al termine dei test nessun raccordo ha evidenziato casi di trafilamenti, micro-cricche o rotture.
Alcuni campioni sono stati inoltre sottoposti a prova di resistenza in pressione e test di scoppio, confermandosi perfettamente in linea con le aspettative teoriche calcolate: rottura a 164 bar per un Tee da 54 mm e 150 bar per una Curva da 54 mm con spessore 2,0 mm.

Si veda file allegato.

I raccordi in rame spessorato “Serie HL” Lombarda Raccordi sono idonei all’utilizzo su macchine refrigeranti e per il condizionamento dell’aria.

Tali raccordi sono prodotti tramite l’impiego di tubi in Rame Senza Saldatura (simbolo Cu-DHP, numero CW024A) con composizione Cu+Ag=99,9% min. conformi alla normativa EN 12735 (“Rame e leghe di rame - Tubi di rame tondi senza saldatura per condizionamento e refrigerazione - Tubi per sistemi di tubazioni”) e sono idonei all’impiego di liquidi refrigeranti del “Gruppo II” secondo la direttiva PED 97/23/CE (Articolo 9, Punto 2.2) come ad esempio il refrigerante R-410A.
