HRH AER di Aertesi: quando il ricambio d’aria diventa efficienza energetica

Garantire un ricambio d’aria adeguato all’interno di uffici, scuole, strutture pubbliche e altri edifici non residenziali è indispensabile per creare ambienti salubri e confortevoli. Allo stesso tempo, l’introduzione continua di aria esterna può aumentare sensibilmente il fabbisogno energetico necessario per il riscaldamento e il raffrescamento degli spazi.

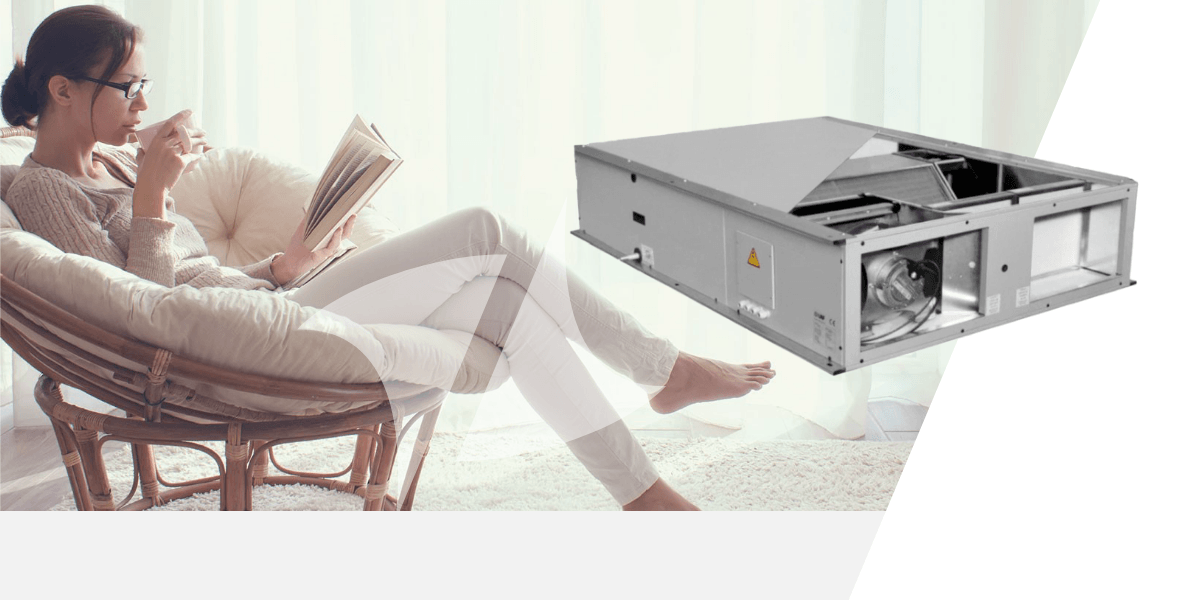

Per rispondere a queste esigenze, Aertesi propone HRH AER, una gamma di unità di ventilazione con recupero aria-aria progettata per coniugare qualità dell’aria interna, continuità del ricambio e contenimento dei consumi. Attraverso il recupero dell’energia contenuta nell’aria estratta, il sistema permette di limitare le dispersioni associate alla ventilazione, riducendo il carico richiesto agli impianti di climatizzazione.

Recuperare il calore per ridurre il fabbisogno dell’edificio

Il cuore di HRH AER è costituito da un recuperatore aria-aria in alluminio a flussi in controcorrente. Prima di essere espulsa all’esterno, l’aria viziata cede parte della propria energia termica all’aria di rinnovo, senza che i due flussi entrino direttamente in contatto.

Durante il periodo invernale, questo processo consente di preriscaldare l’aria fredda proveniente dall’esterno; in estate, invece, contribuisce a ridurre la temperatura dell’aria calda introdotta negli ambienti climatizzati. Le efficienze di recupero dichiarate raggiungono valori compresi tra l’83% e l’86,5% in condizioni umide, a seconda della taglia selezionata. La gamma copre applicazioni caratterizzate da portate elevate, arrivando fino a 4.500 m³/h nella taglia maggiore.

Il recupero energetico diventa così parte integrante della strategia impiantistica dell’edificio: il rinnovo dell’aria non viene considerato come un semplice ricambio, ma come un processo controllato nel quale comfort, salubrità ed efficienza lavorano insieme.

Ventilazione efficiente e free-cooling automatico

Alle prestazioni dello scambiatore si affianca l’utilizzo di ventilatori a girante libera con pale rovesce, direttamente accoppiati a motori EC ad alto rendimento. La regolazione permette di adattare la ventilazione alle effettive necessità dell’impianto, contenendo gli assorbimenti elettrici rispetto a soluzioni tradizionali meno modulanti.

Un ulteriore contributo alla riduzione dei consumi arriva dal by-pass motorizzato integrato. Quando le condizioni climatiche esterne risultano favorevoli, il sistema può escludere automaticamente il recuperatore e utilizzare direttamente l’aria esterna per raffrescare gli ambienti. Questa modalità di free-cooling risulta particolarmente utile durante le mezze stagioni o nelle ore più fresche della giornata, quando la temperatura esterna può contribuire naturalmente al raggiungimento delle condizioni di comfort.

La configurazione di HRH AER riunisce diversi elementi pensati per migliorare il comportamento complessivo dell’unità:

• filtrazione dell’aria di rinnovo e di ripresa, con filtri F7 e M5 indicati nella dotazione tecnica;
• ventilatori EC regolabili tramite segnale 0–10 V;
• by-pass automatico per il funzionamento in free-cooling;
• recuperatore in controcorrente ad alta efficienza;
• basse perdite di carico e consumi specifici contenuti;
• portate e configurazioni differenziate per adattarsi alle caratteristiche dell’impianto.

Doppia pannellatura per isolamento e solidità costruttiva

L’efficienza di un recuperatore dipende anche dalla capacità dell’involucro di limitare dispersioni, vibrazioni e trasmissione del rumore. Per questo HRH AER presenta una struttura con pannelli a doppio guscio, costituita esternamente da acciaio preverniciato e internamente da acciaio zincato.

Tra i due pannelli è inserito uno strato isolante in lana minerale dello spessore di 25 mm, con classe di reazione al fuoco A2-s1,d0. Questa soluzione contribuisce a migliorare l’isolamento termoacustico dell’unità e la rigidità della struttura, aspetti particolarmente importanti nelle applicazioni in cui il recuperatore viene installato vicino agli ambienti occupati o all’interno dell’edificio.

La gamma è disponibile in esecuzione orizzontale o verticale, con quattro differenti configurazioni dei flussi d’aria. Il progettista può quindi individuare la disposizione più adatta in funzione degli spazi tecnici disponibili, del percorso delle canalizzazioni e dell’organizzazione complessiva dell’impianto.

Controllo elettronico e integrazione nella gestione dell’edificio

HRH AER è dotato di un quadro elettrico integrato con regolazione elettronica e interfaccia utente remota. Il sistema non si limita al comando dei ventilatori, ma consente di coordinare le principali funzioni necessarie per il corretto funzionamento dell’unità.

Il controllo permette di gestire la ventilazione e la temperatura, monitorare lo stato dei filtri, impostare una programmazione settimanale e coordinare le funzioni di sbrinamento e protezione antigelo. Sono inoltre previste la gestione dell’allarme incendio e l’interfaccia Modbus, utile per collegare il recuperatore ai sistemi BMS e alla supervisione centralizzata dell’edificio.

Anche le operazioni di manutenzione sono state considerate nella configurazione dell’unità. Le sezioni ventilanti e filtranti sono raggiungibili attraverso pannelli dotati di cerniere e chiusure, mentre ulteriori accessi ai filtri sono disponibili tramite pannelli asportabili. Una disposizione pensata per rendere più semplici le verifiche periodiche e la sostituzione dei componenti soggetti a manutenzione.

Con HRH AER, Aertesi propone quindi una soluzione rivolta agli impianti di ventilazione del settore non residenziale in cui recupero energetico, qualità dell’aria e controllo elettronico diventano parti di un unico sistema. Una configurazione completa, pensata per assicurare il rinnovo continuo dell’aria limitando l’impatto della ventilazione sui consumi complessivi dell’edificio.
