EC704, il software Edilclima per il calcolo dei requisiti acustici degli edifici

EC704 è la nuova versione del software Edilclima che permette di calcolare l’isolamento acustico degli edifici secondo i procedimenti indicati nelle norme UNI EN ISO 12354:2017 a partire dalla geometria degli ambienti e dalle caratteristiche dei componenti costruttivi, e secondo la tipologia di giunti tra le diverse strutture.

È possibile effettuare i calcoli sia conformemente alla normativa precedente (norme UNI EN 12354:2002), che rispetto alle versioni 2017 del pacchetto di norme UNI EN 12354.

EC704, inoltre, consente il confronto dell’isolamento acustico calcolato con i limiti previsti dal D.P.C.M. 5/12/1997 "Determinazione dei requisiti acustici passivi degli edifici" in funzione della classificazione dell’ambiente abitativo.

Il software permette, infine, il calcolo del tempo di riverberazione e di effettuare la Classificazione acustica delle unità immobiliari secondo la norma UNI 11367 e UNI 11444.

Grazie alle numerose alternative proposte dal software, è possibile determinare semplicemente le proprietà acustiche delle strutture edili:

• Collegamento all’abaco di strutture edili tratte dall’Appendice B della norma UNI/TR 11175;
• Correzione del potere fonoisolante per valori al di sotto della frequenza critica, per tenere conto del fattore di radiazione delle strutture;
• Utilizzo di strutture certificate in laboratorio disponibili nell’archivio fornito da Edilclima;
• Calcolo previsionale delle proprietà acustiche a partire dalla stratigrafia dei componenti, mediante il ricorso a relazioni empiriche (leggi di massa) o a calcoli analitici più dettagliati (metodi di Sharp e Davy).


Il software EC704 consente di redigere due documenti secondo due differenti modalità, per quanto riguarda la Classificazione acustica:

• Classificazione di progetto, basata sui valori calcolati mediante le norme UNI EN ISO 12354; tale valutazione non è prevista dalla UNI 11367 ma consente al progettista di stimare preliminarmente la classe acustica dell’edificio;
• Classificazione da misure in opera, conforme alla norma UNI 11367 e UNI 11444, consente di inserire i valori rilevati in opera, sia mediante misura di tutti gli elementi tecnici, sia mediante campionamento (specificando il numero di elementi omogenei e il livello di fiducia).

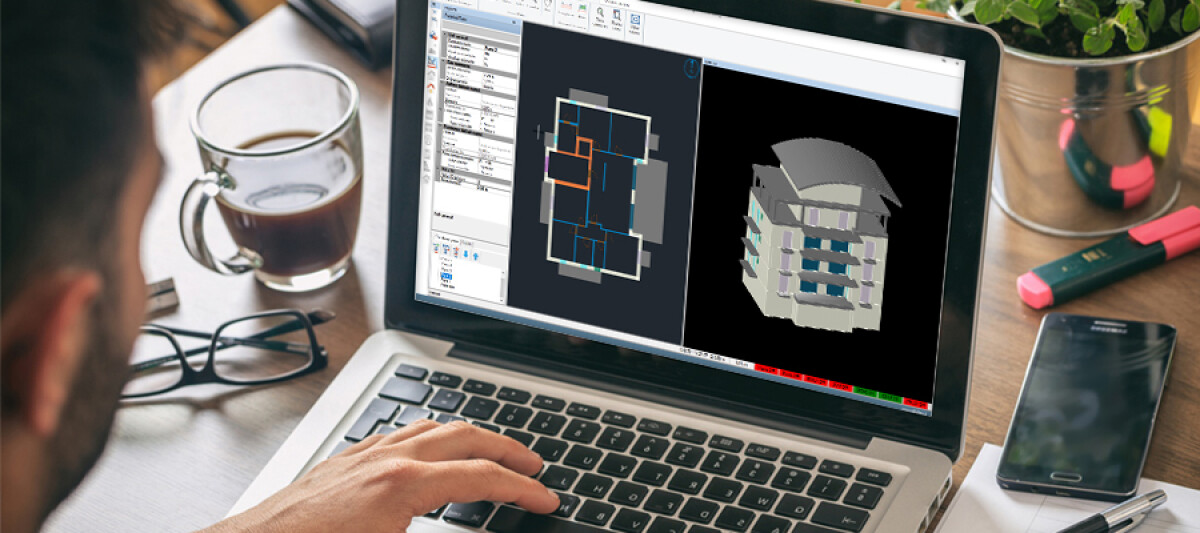

La grafica del software EC704


L’input grafico di cui è dotato il programma è lo stesso del software EC700 – Calcolo delle prestazioni energetiche degli edifici, che permette l’elaborazione grafica della geometria dell’edificio e dei locali con estrapolazione automatica di tutte le coppie di ambienti per la verifica di R’_w e L’_n,w e dei muri da sottoporre a verifica di facciata D_2m,nT,w.

È sempre disponibile, ad ogni modo, l’input tabellare e/o la modifica manuale di quanto esportato, sempre disponibile in modo chiaro per permettere il controllo di superfici, lunghezze, coppie di ambienti, elementi di facciata, tipologia di giunti ecc…



L’interazione con il software EC700


EC704 è capace di leggere i lavori prodotti da EC700 - Calcolo prestazioni energetiche degli edifici, riportando automaticamente tutti componenti edili; tutte le zone con i relativi locali; l’eventuale input grafico con il disegno elaborato in EC700, che può essere aperto, visionato e modificato con EC704.

Qualora le strutture utilizzate all’interno di EC700 non fossero corredate dei dati acustici, è possibile calcolare agevolmente i parametri mancanti con EC704 mediante il ricorso al calcolo previsionale.


Scarica la scheda tecnica allegata per tutte i dettagli del software Edilclima EC704!
