Isolamento termo-acustico dei canali d'aria: la soluzione Trocellen Duct

La funzione degli impianti di condizionamento dell’aria è quella di assicurare un corretto ricambio d’aria e il mantenimento della temperatura ottimale atte a consentire il benessere fisico e psichico dell’uomo in un clima ambientale confortevole.
La distribuzione dell’aria all’interno dell’edificio avviene tramite canalizzazioni che devono essere opportunamente isolate per evitare perdite di calore o freddo, con basso consumo energetico, nel rispetto delle normative vigenti.

Visita lo stand di TROCELLEN Italia S.p.A.
su ExpoClima >>

Richiedi info commerciali o tecniche
a TROCELLEN Italia S.p.A. >>

Oltre a minimizzare le perdite di energia dell'impianto, deve essere impedita anche l'eventuale formazione di condensa sui canali di aria durante il condizionamento estivo e ridotta al minimo la rumorosità indotta da pompe e/o ventilatori. La formazione di condensa sui canali deve essere assolutamente evitata in quanto, oltre a compromettere l'efficienza dell'impianto, può creare un ambiente favorevole alla proliferazione di muffe e batteri e danneggiare i contro-soffitti con il continuo gocciolamento dell'acqua. Una progettazione ottimale ha l'obiettivo di definire lo spessore minimo di isolante atto a evitare la formazione di condensa e a ridurre le dispersioni energetiche secondo quanto stabilito dai requisiti di legge, tenendo conto delle prestazioni tecniche dell'isolante secondo le condizioni di utilizzo. I rumori provocati dal funzionamento degli impianti di condizionamento vengono assorbiti e ridotti per non compromettere il comfort ambientale, attraverso delle specifiche soluzioni introdotte appositamente durante la fase di progettazione.		TROCELLEN DUCT, si applica facilmente alla condotta metallica tramite processo di pre-adesivizzazione. Esso riduce sensibilmente la vibrazione della parete contribuendo a tale requisito: abbiamo valutato una potenziale riduzione del rumore aereo dell'ordine di 30 - 40 dB. TROCELLEN DUCT è la nuova denominazione commerciale della nuova linea d'isolamento per canali d'aria. TROCELLEN è una resina poliolefinica espansa reticolata chimicamente a cellule chiuse, che offre ottime prestazioni di sicurezza alla propagazione della fiamma in caso d'incendio, prestazioni termiche ed acustiche costanti nel tempo. TROCELLEN DUCT può essere rivestito e modificato in maniera da offrire una serie di vantaggi: • Cellule chiuse • Prestazioni termo-acustiche costanti nel tempo • Bassissima tossicità ed opacità dei fumi in caso di combustione. • Facile da pulire • Autoadesivo per facilitare l'installazione • ...a conti fatti il prodotto con il miglior rapporto prestazioni/prezzo nel mercato

La linea d'isolamento dei canali di ventilazione

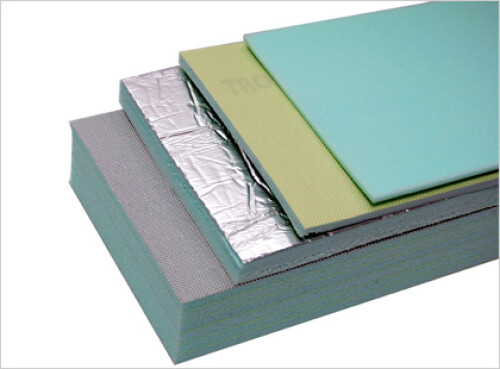

Di seguito l’elenco dei tipi disponibili: TROCELLEN DUCT CL1 (nudo) Espanso di colore grigio, realizzato con additivi antifiamma idonei al superamento della classe di riferimento. TROCELLEN DUCT CL0-2 ALU Espanso di colore grigio antracite di tipo N accoppiato con alluminio liscio o goffrato da 50 m. Il prodotto incollato all’interno o all’esterno delle condotte è difficilmente attaccabile dal fuoco in quanto interposto tra due superfici incombustibili. La denominazione di tale prodotto è conforme alla normativa italiana in vigore (DM.26.6.84 ed integrazioni). TROCELLEN DUCT CL1 ALU Espanso grigio di tipo CL1 rivestito con alluminio liscio o goffrato da 50 m. TROCELLEN DUCT AL CL1 Come tipo CL1, ma rivestito con film PE metallizzato, goffrato, antigraffio. TROCELLEN DUCT AL CL1 REF È realizzato con l’espanso tipo CL1 e rivestito con un film di poliestere metallizzato per una finitura estetica innovativa, con effetto riflettente termico e migliore adesione del nastro di finitura (consigliato il tipo Duplex). TROCELLEN DUCT CL1 ALU-NET Espanso grigio di tipo CL1 rivestito con alluminio a basso spessore, retinato. Oltre allo standard Italiano, esso è stato classificato “Classe 0 surface” secondo la normativa inglese BS 476-Part 6/7, nello spessore 13 mm.

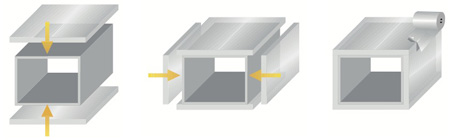

Applicazione dei rotoli Rotoli “AD” (adesivizzati) • per spessori di 3-6-8-10 mm, i rotoli sono disponibili adesivizzati • per spessori di 16-20-24-30 mm, occorre consultare l’ufficio tecnico di produzione. Per impianti di riscaldamento ad aria calda, dove si possono raggiungere temperature di 60 - 80 °C è consigliabile utilizzare rotoli senza adesivo ed impiegare la specifica colla MATIBLOCK, da spalmare sulle due superfici da incollare.		Schema d'installazione: finitura sui bordi e sulle giunzioni con nastro adesivo idoneo.

Posa in opera su canali di ventilazione		Consigli per l'immagazzinamento dei rotoli adesivi e della colla Matiblock
Nell’utilizzo di rotoli adesivi per la coibentazione dei canali, occorre tenere conto di alcune avvertenze onde evitare fenomeni di distacco dell’isolante dalla lamiera. Evitare di applicare su lamiere troppo fredde. I collanti utilizzati sono presso-sensitivi, per cui occorre esercitare una pressione adeguata e uniforme su tutta la superficie dell’isolante. Non è tanto importante l’entità della pressione (è sufficiente unapressione intorno ai 0,2 ÷ 0,5 kg/cm2), quanto l’uniformità di distribuzione in ogni punto, al fine di evitare il formarsi di sacche d’aria. L’unione ideale della lamiera con l’isolante andrebbe effettuata per calandratura, pressando i due strati. Il materiale isolante non va tensionato, quindi, in caso di isolamento esterno del canale, l’isolante va tagliato a facce e non avvolto intorno al canale (Vedere schema d’installazione). Le lamiere devono essere pulite, senza tracce oleose o polveri. Per la pulizia non usare solventi, ma stracci asciutti, oppure passare a fiamma la superficie. Non usare mai materiali autoadesivi per l’isolamento dei canali posti all’esterno a cielo aperto; l’azione radiante del sole può causare temperature superficiali che possono provocare il distacco dell’isolante dal canale. È consigliabile utilizzare rotoli senza adesivo e impiegare la specifica colla MATIBLOCK, da spalmare sulle due superfici da incollare		Il corretto stoccaggio dei rotoli adesivi deve essere effettuato secondo le seguenti indicazioni. La temperatura ideale di immagazzinamento è sempre tra +10 e +25 °C. Gli adesivi sono sensibili agli sbalzi termici che possono far perdere l’adesività (troppo caldo) o renderlo fragile (troppo freddo), con conseguente distacco a messa in opera avvenuta. Per nessun motivo i rotoli adesivi vanno immagazzinati all’esterno: umidità, acqua e sole sono cause di gravi variazioni del comportamento dell’autoadesivo. Evitare, se possibile, lo stivaggio in prossimità di finestre o porte per i motivi sopraindicati. Il periodo d’immagazzinamento, prima dell’utilizzo, non dovrebbe superare il limite dei 60 giorni nei periodi caldi (primavera, estate) e dei 30 giorni nei periodi freddi (autunno, inverno). Per brevi periodi (qualche ora), la permanenza dei rotoli a temperature fuori dai limiti consentiti non è causa di particolari difettosità, purché l’esposizione sia proporzionale alla variazione del limite di temperatura e comunque, durante la posa, non si deve mai uscire da un intervallo compreso tra +2 e 35 °C. Colla Matiblock: in magazzino, a confezione sigillata essa può durare alcuni anni. Consigliamo comunque di utilizzarla entro 2 anni dall’acquisto.
