Descrizione

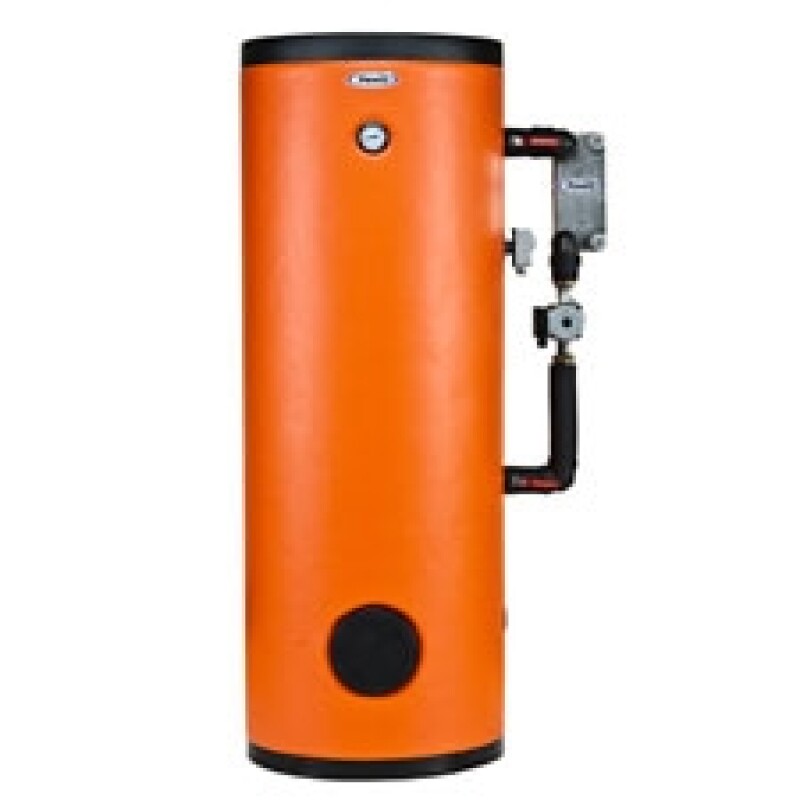

Serbatoio in acciaio vetrificato con scambiatore interno di tipo fisso spiralato a superficie maggiorata e kit esterno scambiatore a piastre saldobrasate.

- I bollitori ad alto rendimento BKP-S sono idonei per essere installati in impianti civili e industriali e consentono di ottenere elevate rese di scambio termico con consistenti produzioni orarie di acqua calda sanitaria.
- Particolarmente indicati ad essere utilizzati, grazie alla notevole superficie di scambio dello scambiatore fisso interno, con circuito primario pompe di calore.
- La versione BKP-S permette la gestione di una fonte di calore integrativa attraverso l’alimentazione dello scambiatore a piastre esterno che permette di ottenere una elevata produzione di acqua calda sanitaria istantanea.
- Grazie al trattamento protettivo interno di vetrificazione è possibile accumulare acqua fino ad una temperatura di 95°C.
- Tutti i bollitori BKP-S vengono forniti completi, con lo scambiatore a piastre assemblato, provvisti di kit di collegamento idraulico, circolatore e valvole di intercettazione.

Componenti

Standard

Opzionali

Serbatoio

Capacità

300 ÷ 1000 litri

Versione

Verticale

Materiale

Lamiera di acciaio al carbonio

Trattamento interno

Vetrificazione (DIN 4753.3)

Trattamento esterno

Verniciatura antiruggine

Attacchi

Filettati

Flangiati

Coibentazione

PU rigido 55 mm (300 ÷ 500 lt)

PU rigido 55 mm coppelle (1000 lt)

Rivestimento

PVC colorato con chiusura a cerniera

Scambiatore

Interno

Fisso spiralato in acciaio al carbonio

a superficie maggiorata

Esterno

Saldobrasato modello BV15 a 20 o 40 piastre

Accessori

Termometro – Anodo di magnesio con tappo – Termostato – Circolatore – Valvole di intercettazione – kit di collegamento idraulico – Flangia d’ispezione

Resistenze elettriche – Anodo di magnesio con tester – Anodo elettronico

Conformità

Rif. normativi

- Direttiva PED 97/23/CE – Art. 3.3 (attrezzature in pressione)
- D.M. 174/04 o regolamento n. 1935/04 CE (idoneità al contatto con acqua potabile)
- D.P.R. 412/93 in attuazione L.10/91 (norme per l’attuazione del piano energetico nazionale in materia di uso razionale dell’energia, di risparmio energetico e di sviluppo delle fonti rinnovabili di energia)





CONDIZIONI OPERATIVE



Temperatura esercizio

max.

Pressione esercizio

max.

Pressione collaudo



u.m.

°C

bar

bar

SERBATOIO

95°C

6

9

SCAMBIATORE INTERNO

99°C

12

18

SCAMBIATORE ESTERNO

90°C

10

13





CARATTERISTICHE TECNICHE SCAMBIATORI





SCAMBIATORE SPIRALATO INTERNO



Capacità

serbatoio

Superficie

di scambio

Contenuto

scambiatore

litri

m2

litri

300

4,2

25

500

6,0

36

1000

9,0

74





SCAMBIATORE A PIASTRE ESTERNO



Scambiatore a piastre

saldobrasate BV15

Potenzialità

n. piastre

(kW)

20

30

40

50









bollitore pacettibollitore pacetti

Legenda

E/S

Entrata acqua fredda sanitaria / Scarico

AS1

Entrata circuito primario (mandata pompa di calore)

SD

Sonda

EK

Ritorno scambiatore a piastre saldobrasate BV15

AS2

Uscita circuito primario (ritorno pompa di calore)

UK

Mandata scambiatore a piastre saldobrasate BV15

EI

Entrata fonte integrazione

UI

Uscita fonte integrazione

U

Uscita acqua calda sanitaria

A

Anodo di magnesio

T

Termometro

TS

Termostato

ISP

Boccaporto d’ispezione

Dimensioni

Capacità (litri)

Id

u.m.

300

500

1000

D

mm

610

760

910

d

mm

500

650

800

H

mm

1685

1675

2060

E – S

pollici

1”

1”

1”¼

AS1 – AS2

pollici

1”¼

1”¼

1”¼

EK – UK

pollici

1”

1”

1”

EI – UI

pollici

¾”

¾”

¾”

SD - TS

pollici

¾”

¾”

¾”

A

pollici

1”¼

1”¼

1”¼

T

pollici

½”

½”

½”

U

pollici

1”

1”

1”¼

ISP

pollici

Ø120

Ø120

Ø120











Peso a vuoto (*)

kg

120

170

295



(*)  Valore indicativo, valido ai soli fini di trasporto e movimentazione



IPOTESI DI RESA TERMICA





Ipotesi 1 – Temperatura primario 80°C / 60°C



Ipotesi 2 – Temperatura primario 65°C / 55°C



Capacità

nominale

Scambiatore



Produzione

acqua calda

sanitaria

10/45°C

potenza

portata

litri

kW

l/h

l/h

l/10’

l/60’

300

101

4329

2474

712

2774

500

144

6184

3534

1089

4034

1000

216

9276

5300

1883

6300



Capacità

nominale

Scambiatore



Produzione

acqua calda

sanitaria

10/45°C

potenza

portata

litri

kW

l/h

l/h

l/10’

l/60’

300

40

3413

975

463

1275

500

57

4875

1393

732

1893

1000

85

7313

2089

1348

3089









Ipotesi 3 – Temperatura primario 55°C / 60°C









Ipotesi 4 – Temperatura primario 50°C / 45°C



Capacità

nominale

Scambiatore



Produzione

acqua calda

sanitaria

10/45°C

potenza

portata

litri

kW

l/h

l/h

l/10’

l/60’

300

18

3150

450

375

750

500

26

4500

643

607

1143

1000

39

6750

964

1161

1964



Capacità

nominale

Scambiatore



Produzione

acqua calda

sanitaria

10/45°C

potenza

portata

litri

kW

l/h

l/h

l/10’

l/60’

300

12

2016

288

348

588

500

17

2880

411

569

911

1000

25

4320

617

1103

1617





 perdite di carico
