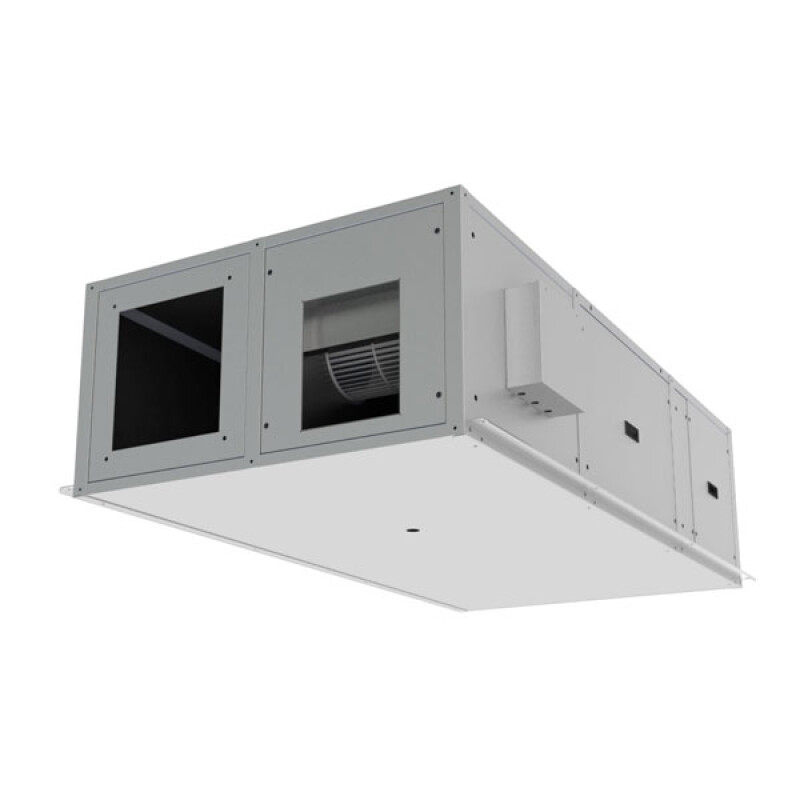

Recuperatori di calore modello OTA di Maxa

Richiedi info Documentazione

Descrizione

OTA1

CARATTERISTICHE COSTRUTTIVE

Efficienza recupero calore fino all’80%
Filtrazione fino ad efficienza F7
Dispositivo di by-pass termico integrato
Recuperatore di calore aria-aria in alluminio di tipo statico a flussi in controcorrente con passo ravvicinato. Estrazione laterale (ad eccezione della taglia 40 con estrazione dal basso).
Struttura a pannelli di tipo sandwich sp. 20 mm in lamiera zincata all’interno e preverniciata all’esterno, con isolamento termoacustico in poliuretano iniettato con densità 45 kg/m3.
Elettroventilatori centrifughi a doppia aspirazione a pale avanti con motore elettrico direttamente accoppiato, regolabile in continuo; disponibile versione con motori elettrici ad alta efficienza a tecnologia EC su OTAE1.
Sezione di filtrazione costituite da filtri compatti a celle con media in polipropilene a bassa perdita di carico, estraibili lateralmente, in classe di efficienza F7 nel flusso di rinnovo e M5 nel flusso di espulsione.
Vasca raccolta condensa in lamiera zincata con attacco di scarico inferiore.

OTA1-P

CARATTERISTICHE COSTRUTTIVE

Efficienza recupero calore fino al 75%
Filtrazione fino ad efficienza F7
Dispositivo di bypass termico integrato
Recuperatore di calore entalpico aria-aria in carta di tipo statico a flussi incrociati. Estrazione dal basso per tutti i modelli.
Struttura a pannelli di tipo sandwich sp. 20 mm in lamiera zincata all’interno e preverniciata all’esterno, con isolamento termoacustico in poliuretano iniettato con densità 45 kg/m3. Elettroventilatori centrifughi a doppia aspirazione a pale avanti con motore elettrico direttamente accoppiato, regolabile in continuo; disponibile versione con motori elettrici ad alta efficienza a tecnologia EC su OTA1-PE.
Sezione di filtrazione costituite da filtri compatti a celle con media in polipropilene a bassa perdita di carico, estraibili lateralmente, in classe di efficienza F7 nel flusso di rinnovo e M5 nel flusso di espulsione.

OTA1-AD

CARATTERISTICHE COSTRUTTIVE

Efficienza recupero calore fino al 75%
Struttura a pannelli di tipo sandwich sp. 23mm, lamiera zincata
all’interno e preverniciata all’esterno con isolamento termoacustico in poliuretano iniettato con densità 45 kg/m3
Recuperatore di calore ad alto rendimento di tipo rotativo in
alluminio con superficie igroscopica. I flussi d’aria sono mantenuti separati da apposite guarnizioni. Motore elettrico ad induzione con trasmissione del moto al rotore mediante cinghia e puleggia.
Gruppo recuperatore-motore facilmente estraibile lateralmente per la manutenzione periodica.
Ventilatori di presa aria di rinnovo e di espulsione di tipo centrifugo a doppia aspirazione. Motore elettrico direttamente accoppiato EC su OTAE1-AD
Sezioni di filtrazione costituite da filtri compatti a celle con media in polipropilene a bassa perdita di carico, estraibili lateralmente in classe di efficienza F7 del flusso di rinnovo e M5 del sflusso di espulsione
Morsettiere a bordo macchina per facilitare i collegamenti elettrici, il controllo dei ventilatori ed il controllo del recuperatore rotativo.

OTA1 microE

CARATTERISTICHE COSTRUTTIVE

Efficienza recupero calore fino al 77%
Dispositivo di by-pass termico integrato
Struttura autoportante in lamiera zincata coibentata internamente ed esternamente; accessibilità attraverso sportello laterale.
Recuperatore aria-aria di tipo entalpico a flussi in controcorrente, costituito da fogli di carta speciale dotati di apposita sigillatura e permeabili al solo vapor acqueo.
Filtrazione dell’aria in classe di efficienza F7 con filtri sintetici lavabili, sia sull’aria di rinnovo che su quella di ripresa
Sportello laterale per facile accessibilità ai filtri e al recuperatore in caso di manutenzione ordinaria.
Sistema motorizzato di by-pass del recuperatore attuato automaticamente dal controllo elettronico per garantire il raffrescamento gratuito con l’aria esterna quando conveniente.
Elettroventilatori con motori EC a basso consumo, ad alta prestazione e silenziosità; possibilità di gestione di 3 differenti livelli di velocità.
Connessioni alle canalizzazioni con raccordi in materiale plastico.
Quadro elettrico incorporato con scheda elettronica per il controllo delle funzioni di ventilazione e di free-cooling.

OTA-VHE

CARATTERISTICHE COSTRUTTIVE

Telaio in profilo di alluminio estruso, lega Anticorodal 63, con giunzioni di nodo in nylon precaricato
Pannelli di tamponamento di tipo sandwich sp. 23 mm, in lamiera zincata internamente e preverniciata esternamente (RAL 9002) con isolamento termoacustico in poliuretano iniettato con densità 45 kg/ m3
Sezioni di filtrazione in corrispondenza delle prese aspiranti, costituite da filtri compatti a celle con media in polipropilene a bassa perdita di carico in classe di efficienza F7, estraibili lateralmente
Elettroventilatori centrifughi a doppia aspirazione a pale avanti con motore elettrico direttamente accoppiato, regolabile in continuo; in opzione, motori elettrici ad alta efficienza a tecnologia EC.
Recuperatore di calore aria-aria in alluminio di tipo statico a flussi in controcorrente con efficienze fino ed oltre il 90%.
Quadro elettrico con sezionatore principale ed elettronica di controllo; sonde di temperatura di tipo NTC su presa aria esterna, ripresa ambiente ed espulsione.

Funzioni regolate:

Portata aria (selezione manuale velocità ventole oppure tramite sen- sore di pressione o di CO2, opzionali)
Free-cooling automatico
Sbrinamento con preriscaldamento (versione con ventilatori standard) o con variazione rapporto portate aria (versione con
ventilatori EC)
Gestione batteria integrativa ad acqua promiscua

OTA-RHP

CARATTERISTICHE COSTRUTTIVE

COP globale > 8
Filtrazione fino a F9 su aria di rinnovo
Controllo elettronico completo in dotazione
Possibile integrazione ad acqua od elettrica
Telaio in profilo di alluminio estruso, lega Anticorodal 63, con giunzioni di nodo in nylon precaricato
Pannelli di tamponamento di tipo sandwich sp. 23 mm, in lamiera zincata internamente e preverniciata esternamente (RAL 9002) con isolamento termoacustico in poliuretano iniettato con densità 45 kg/ m3
Sezioni di filtrazione in corrispondenza delle prese aspiranti, costituite da filtri a celle sintetiche in classe di efficienza G4, estraibili sia inferiormente che lateralmente
Elettroventilatori centrifughi a doppia aspirazione a pale avanti con motore elettrico direttamente accoppiato
Primo stadio di trasferimento termico (statico) mediante scambiatore del tipo aria-aria a flussi incrociati con piastre di scambio in alluminio; vasca inferiore di raccolta del condensato, estesa a tutta la zona dedicata al trattamento termico
Secondo stadio di trasferimento termico (attivo) mediante circuito frigorifero a pompa di calore (con gas R410A) costituito da compressore ermetico (rotativo o scroll a seconda della grandezza di macchina), batterie evaporanti e condensanti con tubi in rame ed alettatura continua in alluminio, valvola di espansione elettronica, separatore e ricevitore di liquido, valvola a 4 vie per inversione ciclo, pressostati di alta e bassa pressione, filtro freon, spia del liquido
Quadro elettrico interno per la gestione dei carichi; sonde di temperatura di tipo NTC su entrambi i circuiti aria; controllo elettronico a microprocessore per la gestione automatica della temperatura ambiente, della commutazione caldo/freddo e dei cicli di sbrinamento; pannello di comando remotabile fino a 20 m dall’unità, già implementato di protocollo Modbus RTU per la comunicazione con sistema di supervisione
