Dossier tecnico

27.05.2013

Ventilazione Climatica Zehnder: sistemi integrati per comfort, salute ed efficienza

Il fabbisogno energetico dei nuovi edifici è sempre più basso grazie all’utilizzo di innovativi materiali e tecniche costruttive all’avanguardia. Parte del fabbisogno energetico invernale è soddisfatto dagli apporti di calore gratuiti (free-heating) presenti nelle nostre case sotto forma di elettrodomestici, di irraggiamento solare attraverso le superfici trasparenti, di presenza di persone. Questi apporti di calore, nel periodo invernale, integrano l’impianto di riscaldamento permettendo di risparmiare energia, ma per essere sfruttati in maniera corretta richiedono un impianto di emissione a bassa inerzia termica, in grado di rispondere alla regolazione velocemente per garantire condizioni termo-igrometriche confortevoli e costanti. Comfosystem, la proposta di Ventilazione Meccanica Controllata Zehnder è la risposta ideale a questi bisogni.


Heating - Cooling

Ventilazione Climatica: L'impianto ad aria risponde a queste esigenze, utilizzando un fluido termovettore, l'aria appunto, caratterizzato da minima inerzia e transitori molto veloci in risposta alle regolazioni, sempre più precise.

Definiamo Ventilazione Climatica questo sistema a tutt'aria, in cui l'unità di Ventilazione Meccanica Controllata viene integrata da un post trattamento, progettato appositamente per sfruttare la prevalenza fornita dal ventilatore di mandata della VMC.

I sistemi di Ventilazione Climatica non possono prescindere da un involucro edilizio altamente performante e dall'installazione di recuperatori con rendimenti molto elevati.

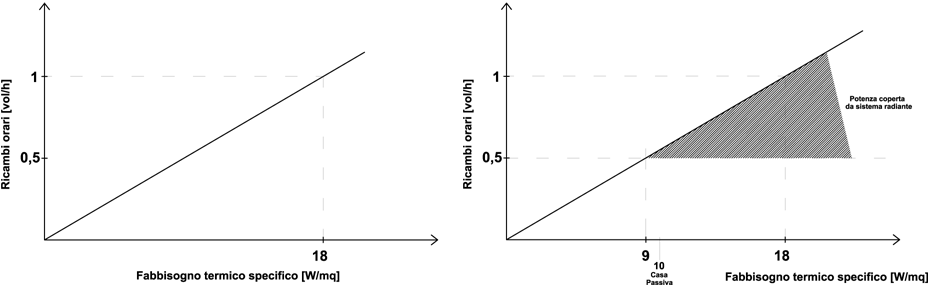

Una volta soddisfatte queste condizioni è possibile coprire interamente il fabbisogno termico dell'edificio invernale ed estivo. Il dimensionamento dell'impianto di ventilazione climatica prevede una proporzionalità tra l'indice di ricambio orario e la potenza termica fornita.

Grafici: Potenza termica specifica, in riscaldamento, ceduta dalla batteria di Post Trattamento all'aria immessa in ambiente interno
T mandata / ritorno acqua: 45-40°C
T mandata / ritorno acqua: 7-12°C.

Tipologie edilizie

La tipologia di impianto non può prescindere dal tipo di involucro e dalle prestazioni dell'edificio.

Nella Casa Passiva (fabbisogno termico di picco < 10 W/m2) la potenza termica fornita dall'impianto di ventilazione climatica è sufficiente a svolgere il compito di unico impianto di riscaldamento e raffrescamento necessario al raggiungimento e al mantenimento del comfort termo-igrometrico.

Per migliorare ulteriormente la sensazione di comfort termico è possibile e raccomandato integrare l'impianto di ventilazione meccanica controllata installando nei locali bagno un radiatore, o scalda-salviette, utilizzando la stessa fonte di calore a bassa temperatura utilizzati per la batteria di post-trattamento. A fronte di un ricambio di 1 volume per ora, viene garantita una potenza specifica per unità di superficie di 18 W/m2 in caldo (e 24 W/m2 in raffrescamento).

Nelle abitazioni in Classe A e B (fabbisogno termico di picco indicativo attorno ai 25 W/m2 - 60 W/m2), o più in generale dotate di impianto radiante anche per il raffrescamento estivo, il sistema integrato di ventilazione climatica garantisce l'ottimizzazione dell'impianto, in quanto riduce l'umidità nell'aria interna, abbassando il punto di rugiada. Il deumidificatore ComfoDew installato a valle del recuperatore di calore deumidifica l'aria in ingresso immettendola nell'ambiente interno sfruttando la medesima distribuzione del sistema di ventilazione.



Soluzioni impiantistiche

La scelta del sistema di post trattamento da utilizzare dipende dal tipo di generatore che abbiamo a disposizione e quindi dalla temperatura dell'acqua fornita.

Ventilazione meccanica controllata Zehnder - scambiatore ad alta efficienza

• Temperature acqua 45 - 40 °C
• Temperature acqua 7 - 12 °C

La batteria di post-trattamento ComfoPost CW è alimentata con acqua alla temperatura di 45°C per il riscaldamento ed alla temperatura di 7°C per raffrescare e deumidificare il flusso di aria immesso in ambiente.

Ventilazione meccanica controllata Zehnder - comfosystem

• Temperature acqua 40 - 35 °C
• Temperature acqua 15 - 18 °C

Il deumidificatore ComfoDew è alimentato con acqua alla temperatura di 35°C per il riscaldamento e a 15°-18°C per raffrescare e deumidificare il flusso di aria immesso in ambiente.



Ventilazione Climatica Batteria ComfoPost CW 7 - 12°C

L'unità di VMC abbinata ad una batteria aria\acqua di post tratta-mento in acciaio inox con scambiatore in rame - alluminio compone il primo esempio di Ventilazione Climatica.

In questo sistema l'aria dopo aver scambiato il calore all'interno del recuperatore attraversa la batteria di post trattamento in cui, a seconda della stagione, viene riscaldata o raffrescata e deumidificata e poi immessa nell'ambiente interno grazie ad una capillare distribuzione di condotti e terminali.

La batteria ComfoPost CW è in grado cedere all'ambiente fino a 5,54 kW di potenza termica in riscaldamento durante il periodo invernale (temperatura

dell'acqua in ingresso 60°C e temperatura aria ambiente 20°C con Umidità Relativa 30%), mentre nella fase estiva è possibile fornire all'ambiente una potenza termica in raffrescamento di 3,90 kW (temperatura dell'acqua in ingresso 7°C e temperatura aria interna 26 °C con Umidità Relativa 70%).

A seconda della portata d'aria immessa, dalle condizioni dell'aria esterna e della temperatura dell'acqua fornita, varierà la potenza data dalla batteria.

Grazie a questo impianto viene assicurato il costante ricambio d'aria con conseguente eliminazione di odori, vapore acqueo e altri agenti inquinanti degli ambienti indoor, controllando sia la temperatura che l'umidità.

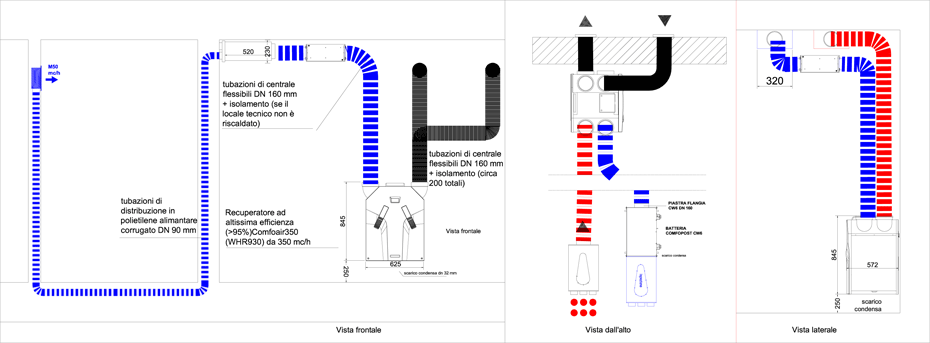

Ventilazione climatica zehnder - schema impianto

Caratteristiche:

  • Unico impianto di climatizzazione.
  • Proporzionalità di dimensionamento tra ricambio orario e fabbisogno dell'edificio. A fronte di un ricambio di 1 vol\h potenza garantita di 18W\m2 in caldo e 24 W\m2 in freddo.

Flessibilita':

  • Installazione della batteria stand-alone.
  • La batteria può essere installata in serie al silenzia-tore distributore Comfowell.
  • La batteria può essere installata sia orizzontalmen-te che verticalmente.


Ventilazione Climatica ComfoDew 15-18°C

In questo tipo di sistema, la maggiore difficoltà deriva dall'impossibilità di smaltire i carichi latenti dati sia dalla presenza di persone sia dall'ingresso di aria esterna.

Grazie all'abbinamento di recuperatori di calore ad altissima efficienza con deumidificatori senza ventilatori, che vanno a trattare l'aria esterna, Zehnder può garantire le stesse prestazioni con la metà dei volumi d'aria trattata. Questo non solo permette l'utilizzo di macchine più compatte ma soprattutto consente un minor dispendio di energia per il raggiungi-mento dei medesimi risultati.

Il deumidificatore ComfoDew, nella sta-gione fredda, può essere utilizzato come batteria di post-trattamento riscaldando l'aria che viene immessa dalle bocchette di mandata integrando il sistema di riscaldamento radiante: questo permette di abbattere i transitori dovuti alla regolazione dei sistemi radianti.

In questo tipo di sistema, la maggiore difficoltà deriva dall'impossibilità di smaltire i carichi latenti dati sia dalla presenza di persone sia dall'ingresso di aria esterna.

Grazie all'abbinamento di recuperatori di calore ad altissima efficienza con deumidificatori senza ventilatori, che vanno a trattare l'aria esterna, Zehnder può garantire le stesse prestazioni con la metà dei volumi d'aria trattata. Questo non solo permette l'utilizzo di macchine più compatte ma soprattutto consente un minor dispendio di energia per il raggiungi-mento dei medesimi risultati.

Il deumidificatore ComfoDew, nella sta-gione fredda, può essere utilizzato come batteria di post-trattamento riscaldando l'aria che viene immessa dalle bocchette di mandata integrando il sistema di riscaldamento radiante: questo permette di abbattere i transitori dovuti alla regolazione dei sistemi radianti.

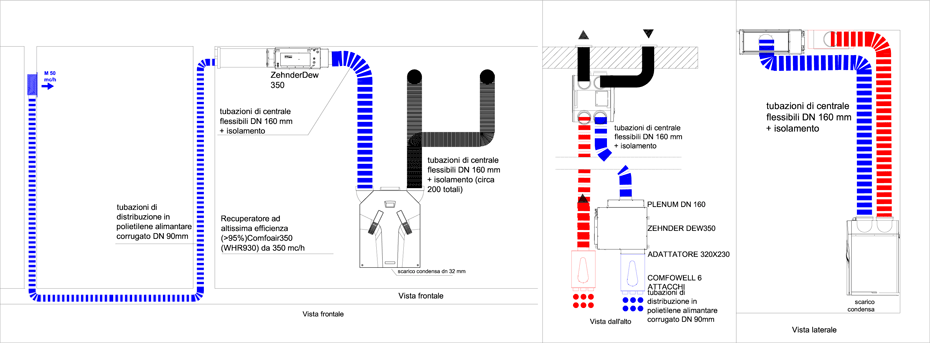

VMC - Schema impianto - Zehnder

Caratteristiche:

  • Unico impianto di climatizzazione.
  • Proporzionalità di dimensionamento tra ricambio orario e fabbisogno dell'edificio. A fronte di un ricambio di 1 vol\h potenza garantita di 18W\m2 in caldo e 24 W\m2 in freddo

Flessibilita':

  • Installazione della batteria stand-alone.
  • La batteria può essere installata in serie al silenzia-tore distributore Comfowell.
  • La batteria può essere installata sia orizzontalmen-te che verticalmente.
