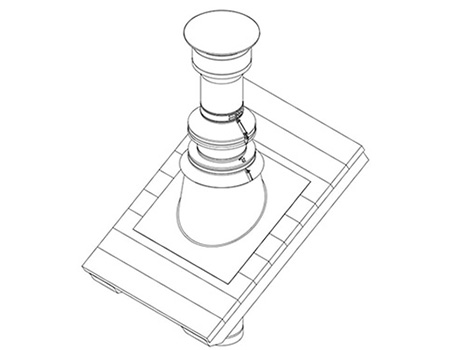

Pat Stop Fire: attraversamento tetto per canne fumarie su coperture infiammabili
Pat Stop Fire è un accessorio studiato da Beza per garantire la massima sicurezza per tutte le canne fumarie installate su coperture o solai in materiale combustibile, come il legno.

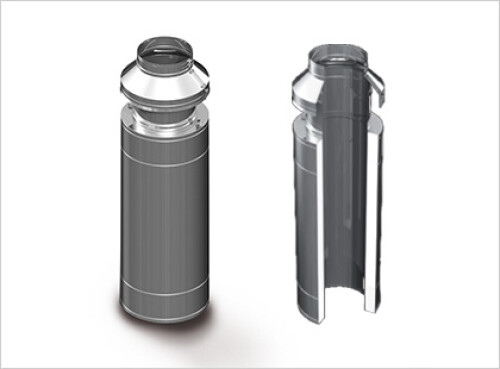

Si tratta di un rivestimento in acciaio Inox con coibentazione in fibroceramica che, applicato all’esterno della canna fumaria, consente di poterla appoggiare alle strutture senza dover rispettare le distanza d’aria di 75 mm prescritte dalle norme in vigore (UNI/TS 11278:2008, UNI 10683:2012, UNI EN 1856-1:2009).
|
Questa soluzione è particolarmente utile e funzionale, anche nel caso di installazione di caldaie o stufe a biomasse come pellet o legna, perché previene i rischi derivati dal fenomeno dell’incendio della fuliggine, che possono causare un surriscaldamento della canna fumaria e quindi un incendio del solaio o della copertura. Pat Stop Fire è una vera e propria barriera di sicurezza che agevola l'installatore nella posa a regola d'arte della canna fumaria, perché consente di attraversare la struttura senza lasciare alcuna intercapedine ventilata.  |
 |
|
|
|
||

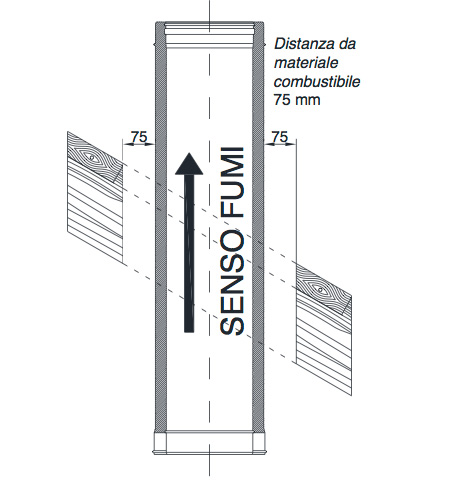

Soluzione senza Pat Stop Fire |

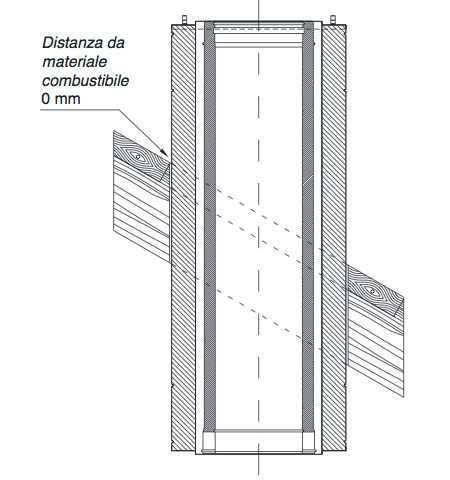

Soluzione con Pat Stop Fire |
|
|
Tubo Doppia Parete Isotherm senza guarnizione ventilato su tutta la lunghezza Designazione: EN 1856-1 T600 N1 D V2 L50040 G(75).
|
Tubo Doppia Parete Isotherm senza guarnizione ventilato su tutta la lunghezza abbinato all’attraversamento solaio e tetto.
|
|
|
|
||
|

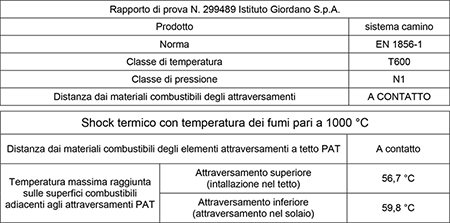

Quando un camino è composto di elementi designati come resistenti al fuoco di fuliggine (lettera G nella designazione di prodotto), come per il sistema fumario Isotherm di Beza, significa che è stato testato secondo la prova denominata “Thermal Shock test” (prova shock termico) descritta nella norma EN 1859. La prova prevede di portare a 1000°C per un tempo di 30 min il sistema fumario, in queste condizioni estreme la temperatura massima di superficie dei materiali combustibili adiacente al camino di prova, alla distanza dichiarata, non deve superare 100°C, il test è condotto all’interno di un ambiente con temperatura di 20 °C. In base ai risultati delle prove eseguite, la combinazione camino Isotherm + Attraversamento Tetto Pat Stop Fire, soddisfa con ampio margine di sicurezza i requisiti previsti dalla norma EN 1856, per la seguente designazione: |
|
|
|
|
||

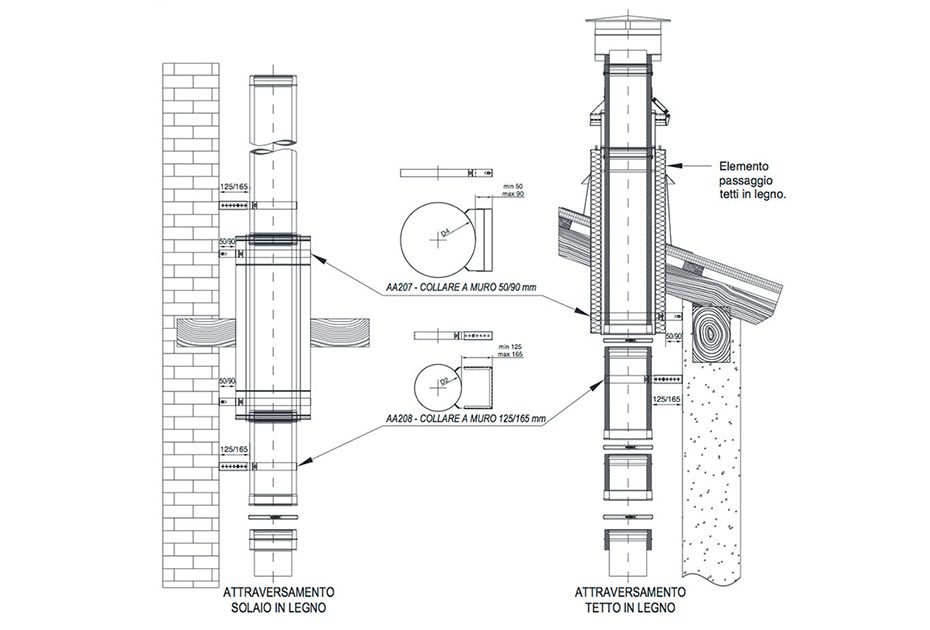

Esempio di installazione canna fumaria Isotherm con attraversamento
|
||
|
|
||
