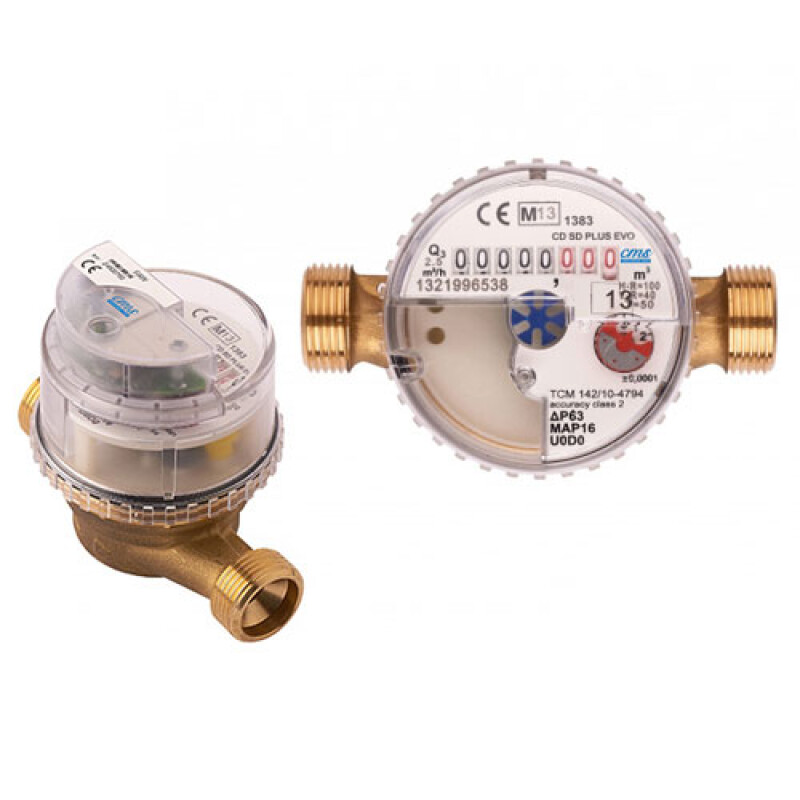

CONTATORE CD SD PLUS EVO MID
Contatore a getto unico a quadrante asciutto a trasmissione magnetica Super Dry.
Descrizione
CD SD PLUS EVO è la nuova gamma CMS di contatori per acqua a getto unico a quadrante asciutto a trasmissione magnetica Super Dry. Nuova perché progettata per rispondere alle severe prescrizioni previste dalla Direttiva 2004/22/CE MID e dalla Normativa Europea EN 14154.
CD SD PLUS EVO abbina ottime prestazioni alle basse portate con altissima resistenza a condizioni di portate e pressioni gravose.
CD SD PLUS EVO è progettato per la comunicazione a distanza: può essere dotato di modulo radio compatto Wireless M-Bus o di un emettitore con uscita M-Bus diretta conservando le caratteristiche meccaniche, metrologiche e di leggibilità.
CD SD PLUS EVO è un contatore a getto unico a quadrante asciutto a trasmissione magnetica Super Dry, per acqua fredda (T50) o calda (T30/90). L’unica parte in contatto con l’acqua che transita nella condotta è la turbina; è quindi leggibile anche in condizioni di acque cariche di parti in sospensione, dure o sabbiose.
La gamma CD SD PLUS EVO è conforme alla Direttiva 2004/22/CE (allegato MI001) recepita in Italia con D.L. n. 22 del 2 febbraio 2007 e prowista dei moduli di accertamento di conformità: B+D, ottenendo un rapporto massimo Q3/Q1 (R) pari a 100 per installazione orizzontale e 50 in verticale. La gamma di prodotti CD SD PLUS EVO è predisposta per una successiva installazione di una radio compatta direttamente sul contatore o di un emettitore con uscita M-Bus diretta; tale versione non altera le caratteristiche del contatore standard con particolare riguardo alla lettura del consumo sui rulli numeratori. Oltre alle certificazioni metrologiche CD SD PLUS EVO è provvisto di certificazioni di utilizzo con acqua potabile ottenute in accordo alle direttive Italiane (D.M. 174) ed estere.
![](/editorcms/image/Screen%20shot%202014-12-17%20at%2015_33_04.png)

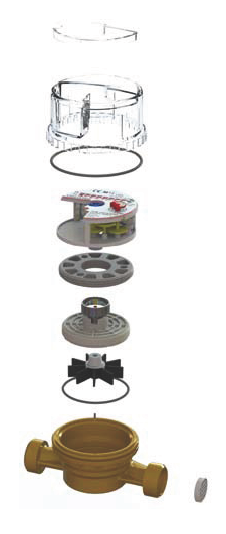

• Cassa in ottone stampato
• Doppia imperniatura con perni in acciaio inox amagnetico, che fa sì che la turbina ruoti in equilibrio in tutte le condizioni di portata e installazione
• Filtro all’ingresso di adeguata superficie
• Protezione contro le azioni di magneti esterni
• Dispositivo di regolazione interno
• Meccanismo interno in materiale plastico, anigroscopico, antincrostante e resistente all’usura
• La matricola viene marcata sul quadrante in formato numerico
• Lancetta di predisposizione studiata per essere utilizzata con un sensore di tipo induttivo
• Pressione nominale (PN) 16 bar
• Installazione: orizzontale o verticale
Non necessita di tratti di tubo rettilineo a monte ed a valle
• Temperatura massima di utilizzo: acqua a 50 °C o 90 °C
• Coperchio di protezione (predisposizione induttiva)
• 100% della produzione verificata idraulicamente su 3 punti della curva (Q1, Q2, Q3) su banchi prova conformi alle norme ISO 4064/3 e ISO 4185 (EN 14154/111) e certificati da un ente metrologico europeo
• Il contatore può essere fornito con valvola di non ritorno incorporata nel raccordo
CD SD PLUS EVO abbina ottime prestazioni alle basse portate con altissima resistenza a condizioni di portate e pressioni gravose.
CD SD PLUS EVO è progettato per la comunicazione a distanza: può essere dotato di modulo radio compatto Wireless M-Bus o di un emettitore con uscita M-Bus diretta conservando le caratteristiche meccaniche, metrologiche e di leggibilità.
CD SD PLUS EVO è un contatore a getto unico a quadrante asciutto a trasmissione magnetica Super Dry, per acqua fredda (T50) o calda (T30/90). L’unica parte in contatto con l’acqua che transita nella condotta è la turbina; è quindi leggibile anche in condizioni di acque cariche di parti in sospensione, dure o sabbiose.
La gamma CD SD PLUS EVO è conforme alla Direttiva 2004/22/CE (allegato MI001) recepita in Italia con D.L. n. 22 del 2 febbraio 2007 e prowista dei moduli di accertamento di conformità: B+D, ottenendo un rapporto massimo Q3/Q1 (R) pari a 100 per installazione orizzontale e 50 in verticale. La gamma di prodotti CD SD PLUS EVO è predisposta per una successiva installazione di una radio compatta direttamente sul contatore o di un emettitore con uscita M-Bus diretta; tale versione non altera le caratteristiche del contatore standard con particolare riguardo alla lettura del consumo sui rulli numeratori. Oltre alle certificazioni metrologiche CD SD PLUS EVO è provvisto di certificazioni di utilizzo con acqua potabile ottenute in accordo alle direttive Italiane (D.M. 174) ed estere.
CARATTERISTICHE
![](/editorcms/image/Screen%20shot%202014-12-17%20at%2015_33_04.png)
• Cassa in ottone stampato
• Doppia imperniatura con perni in acciaio inox amagnetico, che fa sì che la turbina ruoti in equilibrio in tutte le condizioni di portata e installazione
• Filtro all’ingresso di adeguata superficie
• Protezione contro le azioni di magneti esterni
• Dispositivo di regolazione interno
• Meccanismo interno in materiale plastico, anigroscopico, antincrostante e resistente all’usura
• La matricola viene marcata sul quadrante in formato numerico
• Lancetta di predisposizione studiata per essere utilizzata con un sensore di tipo induttivo
• Pressione nominale (PN) 16 bar
• Installazione: orizzontale o verticale
Non necessita di tratti di tubo rettilineo a monte ed a valle
• Temperatura massima di utilizzo: acqua a 50 °C o 90 °C
• Coperchio di protezione (predisposizione induttiva)
• 100% della produzione verificata idraulicamente su 3 punti della curva (Q1, Q2, Q3) su banchi prova conformi alle norme ISO 4064/3 e ISO 4185 (EN 14154/111) e certificati da un ente metrologico europeo
• Il contatore può essere fornito con valvola di non ritorno incorporata nel raccordo
