FLOORMIX: semplicità e compattezza per mantenere la temperatura dell´acqua ad un valore prefissato

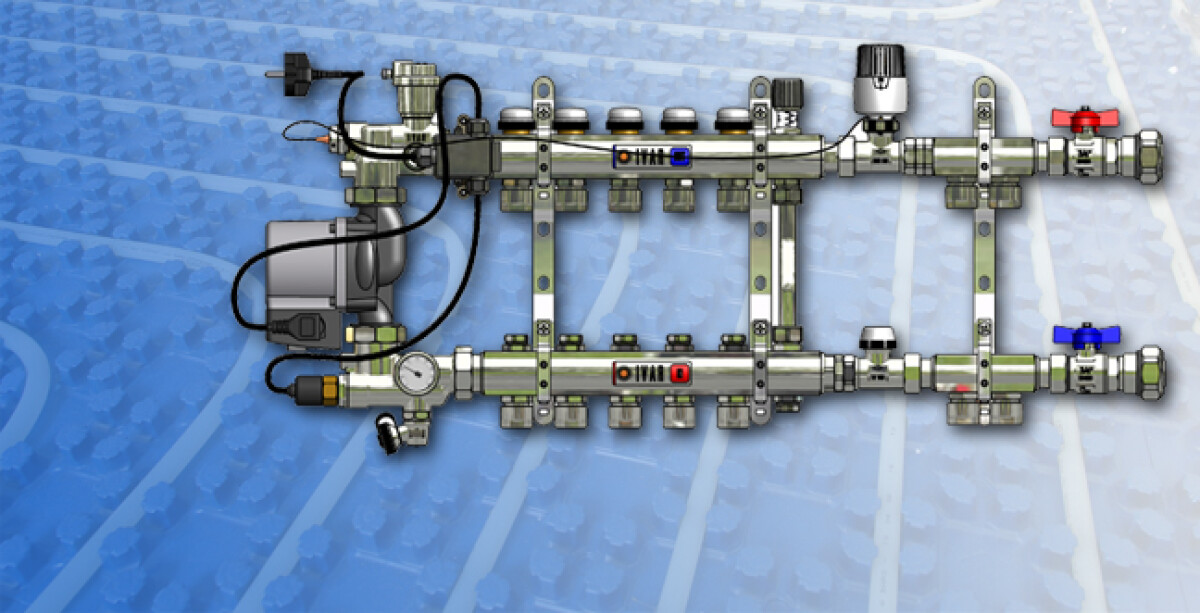

FLOORMIX è un modulo estremamente semplificato e compatto generalmente impiegato nei sistemi di riscaldamento a pavimento per mantenere la temperatura dell´acqua ad un valore prefissato. La semplicità del sistema consiste nello sfruttare tutta la componentistica di serie dei collettori, alla quale vengono aggiunti alcuni articoli variabili a seconda della soluzione impiantistica prescelta (vedi figure).
Nella pratica il FLOORMIX viene utilizzato per alimentare sistemi a pannelli radianti con potenze fino a 20 KW. La regolazione della temperatura di mandata può essere a punto fisso, sfruttando una testa termostatica con sensore a distanza regolabile su un range da 20°C a 60°C a discrezione del progettista (T 3011, T 3012, T 5011, T 5012) o modulante utilizzando il regolatore climatico LAGO BASIC o i sistemi di regolazione della serie DHC. Entrambi questi dispositivi offrono la duplice opportunità di una regolazione a punto fisso, mediante impostazione manuale, o di regolazione modulante in funzione della temperatura esterna. Nel caso si voglia adottare la soluzione con regolatore climatico LAGO BASIC è necessario utilizzare il motore NRV 230 (regolazione a 3 punti). Nel caso in cui si voglia adottare la soluzione DHC è necessario motorizzare il sistema con l’attuatore elettrotermico TE 3061 o con il motore SRV 24 (regolazione proporzionale 0-10 V). La regolazione di zona può avvenire con testine manuali oppure con testine elettrotermiche di tipo on/off. In questo caso è possibile utilizzare il wiring center ALC 01 che è in grado di gestire sino a 8 zone in maniera indipendente con l’ausilio di altrettanti termostati. Utilizzando in alternativa i sistemi di regolazione della serie DHC è disponibile l’articolo WLM2-1BA dotato di solo wiring centre per il controllo di 8 zone espandibile fino a 14 o la centralina di regolazione climatica WLM2-1FS con wiring centre integrato.
CONDIZIONI D‘IMPIEGO
Temperatura massima d‘esercizio: 120°C
Pressione massima d‘esercizio: 10 bar
